به عنوان یک حرفه ایبررسی کنیددریچهتولید کننده در چین،شیر JQFیک کارخانه با تکنولوژی بالا است که تحقیق و توسعه، تولید، فروش و خدمات شیر را یکپارچه می کند. شیرهای چک باکیفیت تولید شده فقط به محیط اجازه می دهد در یک جهت جریان داشته باشد و از جریان در جهت مخالف جلوگیری می کند. شیر به طور خودکار کار می کند. تحت فشار سیالی که در یک جهت جریان دارد، دیسک شیر باز می شود. هنگامی که سیال در جهت مخالف جریان می یابد، فشار سیال و وزن دیسک سوپاپ با هم ترکیب می شوند و روی نشیمنگاه سوپاپ اثر می گذارند و در نتیجه جریان را قطع می کنند.
شیرهای چکیکی از محصولات کلیدی Guangdong Jinqiu Valve Technology Co., Ltd. آنها عمدتاً برای جلوگیری از جریان برگشتی رسانه های خط لوله و محافظت از تجهیزات حیاتی مانند پمپ ها و کمپرسورها از آسیب ناشی از جریان برگشتی استفاده می شوند. آنها به طور گسترده در صنایعی مانند نفت، شیمیایی، نیرو، تصفیه آب و HVAC برای اطمینان از جریان سیال یک طرفه و بهبود ایمنی و پایداری سیستم استفاده می شوند.
1. جلوگیری از جریان برگشتی با راندمان بالا، تضمین ایمنی سیستم: شیر بازرسی از طراحی باز و بسته شدن خودکار بر اساس فشار رسانه استفاده می کند. هنگامی که جریان برگشتی وجود نداشته باشد، به طور خودکار باز و بسته می شود، از جریان برگشتی رسانه جلوگیری می کند و از اثرات چکش آب و آسیب به تجهیزات جلوگیری می کند. مناسب برای رسانه های مختلف مانند مایعات، گازها و بخار، تضمین عملکرد ایمن سیستم های خط لوله.
2. مقاومت جریان کم، کارآمد انرژی و کارایی بالا: شیر چک از یک طراحی مسیر جریان بهینه برای کاهش افت فشار و مصرف انرژی استفاده می کند، به ویژه برای شرایط با نرخ جریان بالا مناسب است. ساختارهای تمام سوراخ، مانند شیرهای بازرسی از نوع ویفر، می توانند مقاومت جریان را بیشتر کاهش دهند و راندمان انتقال را بهبود بخشند.
3. مقاومت در برابر فشار و خوردگی بالا، سازگار با محیط های خشن: مواد بدنه شیر شامل WCB، CF8، CF8M، فولاد دوبلکس و غیره است که مقاومت در برابر خوردگی عالی را ارائه می دهد. مناسب برای شرایط سخت مانند آب دریا، محیط های اسیدی یا قلیایی، طراحی فشار بالا نیازهای بالای صنایع مانند نفت، مواد شیمیایی و نیروگاه ها را برآورده می کند.
4. سازه های متعدد، سازگاری انعطاف پذیر با نیازهای مختلف: شیرهای چک چرخشی برای خطوط لوله افقی یا عمودی مناسب هستند. دیسک شیر باز می شود و برای شرایط با سرعت جریان بالا و سرعت کم استفاده می شود.

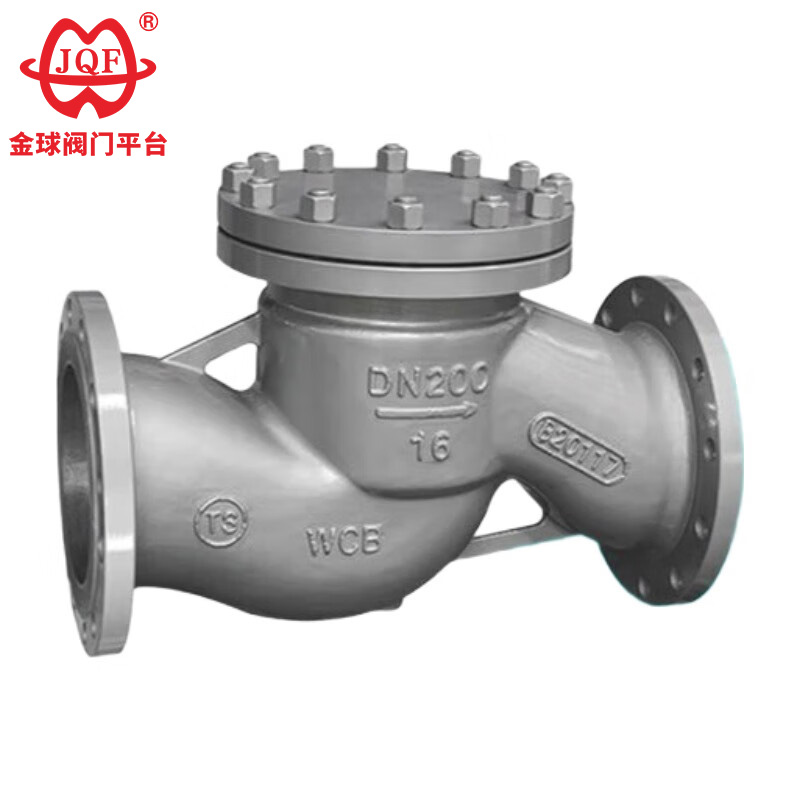

شیرهای چک نوع بالابر به صورت عمودی نصب می شوند، عملکرد آب بندی عالی را ارائه می دهند و برای خطوط لوله با فشار بالا و قطر کوچک مناسب هستند.

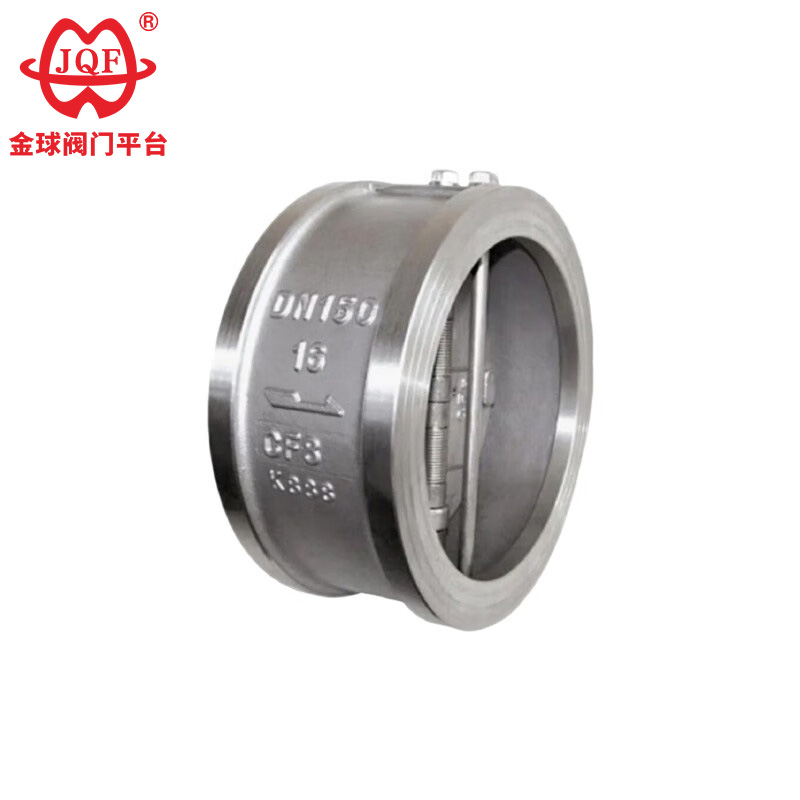

شیرهای چک دودیسکی فشرده، سبک وزن هستند و به سرعت باز و بسته می شوند و ضربه چکش آب را کاهش می دهند و آنها را برای سیستم های خط لوله با فضای محدود مناسب می کنند.
شیرهای بازرسی از نوع کمری ساختاری ساده، سبک وزن و نصب و نگهداری آسان دارند.
5. عمر طولانی و نگهداری کم
دیسک و نشیمنگاه از سخت شدن یا ساختار آب بندی فلزی + نرم استفاده می کنند که مقاوم در برابر سایش و مقاوم در برابر فرسایش است و عمر مفید را افزایش می دهد.
فاقد اجزای درایو خارجی، نرخ خرابی پایین و هزینه نگهداری کم است.
6. طراحی بی صدا برای کاهش ضربه چکش آب
برخی از مدلها مجهز به فنرهای بافر یا دستگاههای میرایی هستند تا سرعت بسته شدن دیسک شیر را کاهش دهند و اثر چکش آب و لرزش خط لوله را کاهش دهند و برای سناریوهایی مانند تامین آب ساختمانهای بلند و ایستگاههای پمپاژ مناسب هستند.
| بعد طبقه بندی | دسته اصلی | زیر مجموعه / مشخصات | نوع اتصال | ویژگی های فنی تکمیلی |
| طبقه بندی ساختاری | شیر چک بالابر | نوع عمودی | رزوه ای / فلنجی / جوشی / ویفر | حرکت دیسک عمودی؛ نیاز به نصب جریان عمودی دارد |
| نوع افقی | فلنج دار / جوش داده شده | نصب جریان افقی؛ بازگشت جاذبه؛ | ||
| سوپاپ چک تاب | تک دیسک | فلنج دار / ویفر | طراحی دیسک لولایی؛ | |
| دیسک دوبل | فلنج دار / ویفر | طراحی چکش کم آب؛ | ||
| چند دیسک | فلنج دار | شوک هیدرولیکی را کاهش می دهد | ||
| شیر چک پروانه ای | مستقیم از طریق | ویفر/فلنج دار | دیسک چرخان فشرده؛ | |
| طبقه بندی مواد | شیر چک چدن | HT200/HT250 | فلنج دار / ویفر | برای سیستم های آب کم فشار PN16؛ |
| شیر چک برنجی | H59/H62 | نخ دار/فلنج دار | ابزارآلات گاز/آب؛ | |
| شیر چک فولادی ضد زنگ | دوبلکس 2205 | فلنج / جوش / ویفر | خطوط لوله خورنده/شیمیایی/غذایی | |
| شیر چک فولاد کربنی | WCB/WCC | فلنج دار / جوش داده شده | بخار با دمای بالا؛ PN40–PN100 | |
| شیر چک فولادی فورج | A105/F22 | نخ دار/فلنج دار | فشار بالا؛ واحدهای هیدروژناسیون | |
| طبقه بندی عملکردی | شیر چک بی صدا | نوع بستن آهسته DRVZ | فلنج دار / ویفر | بسته شدن به کمک فنر؛ کاهش نویز |
| نوع هدایت شده جریان DRVG | فلنج دار | طراحی جریان تثبیت شده؛ | ||
| نوع میرایی هیدرولیک NRVR | فلنج دار / جوش داده شده | میرایی روغن دو محفظه؛ سرعت بسته شدن قابل تنظیم | ||
| شیر بدون برگشت ویژه | شیر لاستیکی SFCV | فلنج دار / ویفر | آب بندی انعطاف پذیر؛ برای رسانه های دوغاب / شن و ماسه |
نفت و گاز: حفاظت از خطوط لوله نفت/گاز و خروجی های پمپ.
مواد شیمیایی و دارویی: از برگشت مواد خورنده جلوگیری کنید.
صنعت برق: سیستم آب تغذیه بویلر، بازیافت آب میعانات.
تصفیه آب و HVAC: خروجی های پمپ، سیستم های گردش تهویه مطبوع مرکزی.
مهندسی شهری: جلوگیری از جریان برگشتی در شبکه های آبرسانی و سیستم های زهکشی.
