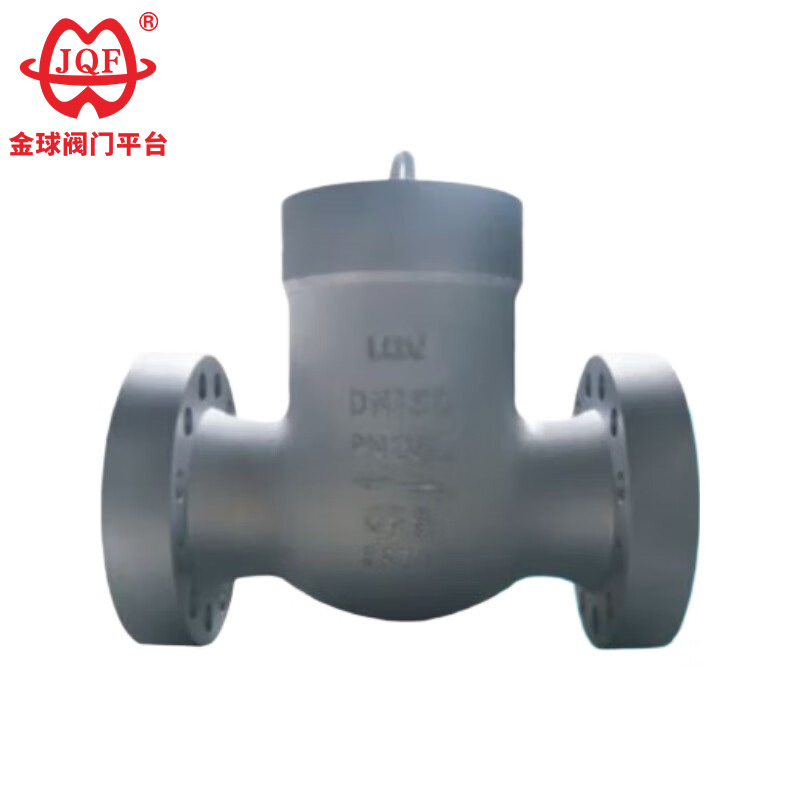

شیر چک پنوماتیک استخراج کننده

Jinqiu Valve عمدتاً شیرهای توپی، شیرهای پروانه ای، شیرهای دروازه، شیرهای چک، فلنج ها و سایر محصولات را تولید و به فروش می رساند. شیرهای چک پنوماتیک استخراج کننده با کیفیت بالا و سفارشی ما مطابق با استانداردهای GB، ANSI، JIS و DIN تولید می شوند و مزایای اصلی آنها در آب بندی مطمئن و مهار موثر چکش آب است. محصولات ما مزیت قیمت خوبی را ارائه می‌دهند و اکثر نقاط چین و همچنین اروپا، آسیای جنوب شرقی و بازارهای خاورمیانه را پوشش می‌دهند. ما مشتاقانه منتظریم تا شریک بلند مدت شما در چین شویم.

ارسال استعلام

توضیحات محصول

This high quality extractor pneumatic check valve from Jinqiu Valve factory features a wear-resistant hard alloy overlay, ensuring stable and reliable sealing. Simultaneously, a counterweight and cylinder structure provide balancing force during forward flow, aiding in valve opening and smooth operation, while enabling rapid closure during reverse flow, effectively preventing water hammer.

1. اتصالات چندگانه انتهایی، روش های اتصال VCR/فشرده/زنانه/نر اختیاری هستند.
2. طراحی تمام جوش داده شده، بدون موضوعات داخلی.
3. حلقه آب بندی FKM امکان سوئیچینگ مهر و موم شده را تضمین می کند.
4. هنگامی که فشار بالادست کمتر از 0.14 بار (2 PSIG) باشد، می توان جریان رو به جلو ایجاد کرد.
5. هنگامی که فشار برگشتی کمتر از 0.4 بار (2 PSIG) باشد، می توان آن را بسته کرد.
6. متوسط زبری سطح داخلی استاندارد Ra20 uin است. (0.5um)، پولیش الکتریکی تا زبری Ra10 uin. (0.25um) اختیاری است.

توجه داشته باشید

شیر چک پنوماتیک استخراج فقط برای کنترل جهت جریان طراحی شده است و هرگز نباید به عنوان یک دستگاه آزاد کننده ایمنی استفاده شود.
هنگامی که شیر چک پنوماتیک استخراج کننده برای مدتی باز نشده باشد، فشار باز شدن اولیه آن ممکن است بیشتر از فشار باز تنظیم شده باشد.
H64Y نوع 1500 (Lb) ~ 2500 (Lb) دریچه چک جوش لب به لب با دمای بالا برای Class1500 ~ 2500Lb، دمای عملیاتی -29 ~ 570 ℃ نیروگاه های نفت، شیمیایی، نیروگاه های حرارتی و سایر شرایط خط لوله.

شکل اصلی و ابعاد اتصال H64Y-1500Lb

قطر اسمی PNS (اینچ)	ابعاد و ابعاد اتصال			وزن
قطر اسمی PNS (اینچ)	d	L	H	وزن
2	50	330	240	40
3	60	368	305	60
4	80	457	315	95
5	96	533	409	170
6	118	610	465	186
8	147	762	528	415
10	180	914	613	658
12	222	1041	680	1200
14	254	1118	745	1638

شکل اصلی و ابعاد اتصال H64Y-2500Lb

قطر اسمیPNS(in)	ابعاد و ابعاد اتصال			وزن
قطر اسمیPNS(in)	d	L	H	وزن
3	54	368	297	44
4	70	457	385	110
5	86	533	410	130
6	104	610	455	192
8	130	762	557	466
10	162	914	615	730
12	210	1041	715	1120
14	234	1118	790	1495
16	264	1245	815	1950
18	304	1397	815	2400

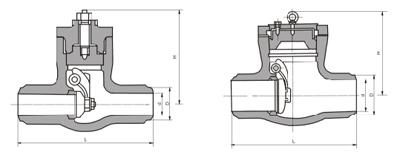

تصویر سازه
