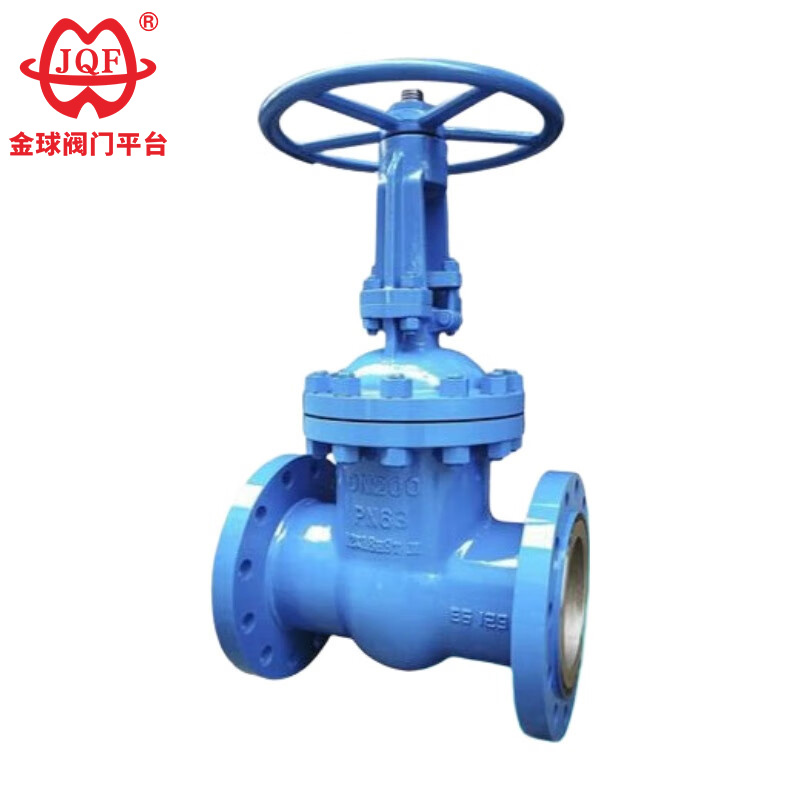

کارخانه JQF Valve شیرهای دروازه ای فلنج دار استاندارد GB را با کیفیت بالا تولید می کند که به طور گسترده در خطوط لوله پتروشیمی، حرارتی و سایر فرآورده های نفتی و بخار به عنوان دستگاه های باز و بسته کننده برای اتصال یا قطع رسانه های خط لوله استفاده می شود. با انتخاب مواد مختلف، شیرهای دروازه فلنج دار استاندارد GB سفارشی برای رسانه های مختلف مانند آب، بخار، روغن، اسید نیتریک، اسید استیک، محیط اکسید کننده قوی و اوره مناسب هستند و در نسخه های دستی، دنده مخروطی و درایو الکتریکی موجود می باشند.
بررسی های قبل از نصب
سازگاری مواد شیرهای دروازه فلنج دار استاندارد GB با محیط سیال، دما و فشار را بررسی کنید. سطوح فلنج را از نظر خراش بررسی کنید، مطمئن شوید که مواد واشر با شرایط سرویس مطابقت دارد، و تأیید کنید که پیچ و مهره ها با الزامات استحکام مطابقت دارند.
تراز نصب
هرگز شیرهای دروازه استاندارد GB را با فشار تراز نکنید. ناهماهنگی باعث اعوجاج صندلی، نشتی یا استرس ساختاری می شود. خطوط لوله را به طور مستقل در نزدیکی شیر پشتیبانی کنید. پیچ ها را به تدریج با الگوی ستاره ای سفت کنید تا گشتاور یکنواخت داشته باشید. پس از 24 تا 48 ساعت کارکرد سیستم، بازگردانی کنید.
انضباط عملیاتی
شیرهای دروازه استاندارد GB را کاملاً باز یا کاملاً ببندید—موقعیتهای نیمه باز فرسایش نشیمنگاه/دروازه ناشی از جریان با سرعت بالا را تسریع میکنند. فقط از چرخ دستی استفاده کنید. از آچار/اهرم اجتناب کنید. روانکاری ساقه (گریس درجه EP) هر سه ماه یکبار اجباری است.
تست تعمیر و نگهداری
شیرهای دروازه استاندارد GB را پس از نصب با 1.5× PN قبل از راه اندازی سیستم آزمایش کنید. دریچه ها را از تجهیزات پایین دست در طول آزمایش جدا کنید. سالانه: سفتی غده بسته بندی، خوردگی ساقه و یکپارچگی اتصال فلنج را بررسی کنید. فوراً حلقه های بسته بندی فرسوده را تعویض کنید تا از انتشار گازهای گلخانه ای جلوگیری شود.
مدیریت ذخیره سازی
شیرآلات را در داخل خانه، محافظت شده از رطوبت نگهداری کنید. درپوش های انتهایی را تا زمان نصب نگه دارید.
1. طراحی با راندمان بالا: شیرهای دروازه استاندارد GB دارای طراحی منطقی پیکربندی شده ای هستند که به طور موثر از فضا استفاده می کند، به پایداری بدنه شیر، حداقل مقاومت سیال و ضریب جریان بهینه می رسد.
2. عمر آب بندی افزایش یافته: رابط آب بندی از فولاد ضد زنگ و روکش کاربید استفاده می کند که سایش را به حداقل می رساند و عمر مفید را به طور قابل توجهی افزایش می دهد.
3. قابل اعتماد و آسان برای کار: بسته بندی گرافیتی انعطاف پذیر یکپارچگی مهر و موم قابل اعتماد را تضمین می کند، که منجر به عملکرد صاف و حداقل گشتاور عملیاتی می شود.
4. روش های فعال سازی همه کاره: دریچه های دروازه ای فلنج دار استاندارد GB با مکانیسم های فعال سازی مختلف، از جمله دستی، پنوماتیک، برقی و چرخ دنده سازگار هستند تا نیازهای کاربردی مختلف را برآورده کنند.
5. ساختارهای متنوع: در پیکربندی های ساختاری مختلف، از جمله دروازه تک گوه ای انعطاف پذیر، دروازه تک گوه ای صلب، یا دروازه موازی (دوگانه) موجود است.
مشخصات طراحی: GB / T 12234
طول ساختار: گیگابایت / T 12221
فلنج اتصال: JB / T 79.1
تست و بازرسی: JB / T 9092
فشار - دما: گیگابایت / T 9131
شناسه محصول: GB / T 12220
| فشار اسمی PN (MPa) | مورد | فشار تست (MPa) | مهر و موم شده | |
| مهر و موم شده (مایع) | مهر و موم (گاز) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| مواد پوسته | رسانه مناسب | دمای قابل اجرا (℃) |
| فولاد کربن (نوع C) | آب، بخار، روغن | ≤425 |
| فولاد تیتانیوم کروم نیکل (نوع P) | اسیدهای نیتریک | ≤200 |
| فولاد تیتانیوم نیکل نیکل مولیبدن (نوع R) | اسید استیک | ≤200 |
| فولاد کروم-مولیبدن (نوع I) | آب، بخار، روغن | ≤550 |
| بدنه، کاپوت | صفحه سوپاپ، نشیمنگاه | میل سوپاپ | مهره ساقه ای | پرکننده | چرخ دستی |
| فولاد کربن | فولاد کربن با کیفیت بالا + کاربید یا فولاد ضد زنگ | فولاد ضد زنگ کروم | آلومینیوم برنز | بسته بندی آزبست گرافیت | آهن چکش خوار |
| فولاد تیتانیوم کروم نیکل | فولاد ضد زنگ، فولاد ضد زنگ + کاربید سیمانی | فولاد ضد زنگ کروم نیکل تیتانیوم | آلومینیوم برنز | تفلون | آهن چکش خوار |
| فولاد تیتانیوم کروم نیکل مولیبدن | فولاد ضد زنگ، فولاد ضد زنگ + کاربید سیمانی | فولاد ضد زنگ کروم نیکل تیتانیوم | آلومینیوم برنز | تفلون | آهن چکش خوار |
| فولاد کروم مولیبدن | فولاد آلیاژی + کاربید | فولاد کروم مولیبدن | آلومینیوم برنز | آزبست انعطاف پذیر | آهن چکش خوار |
| قطر اسمی | ابعاد اصلی و ابعاد اتصال | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16C | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
