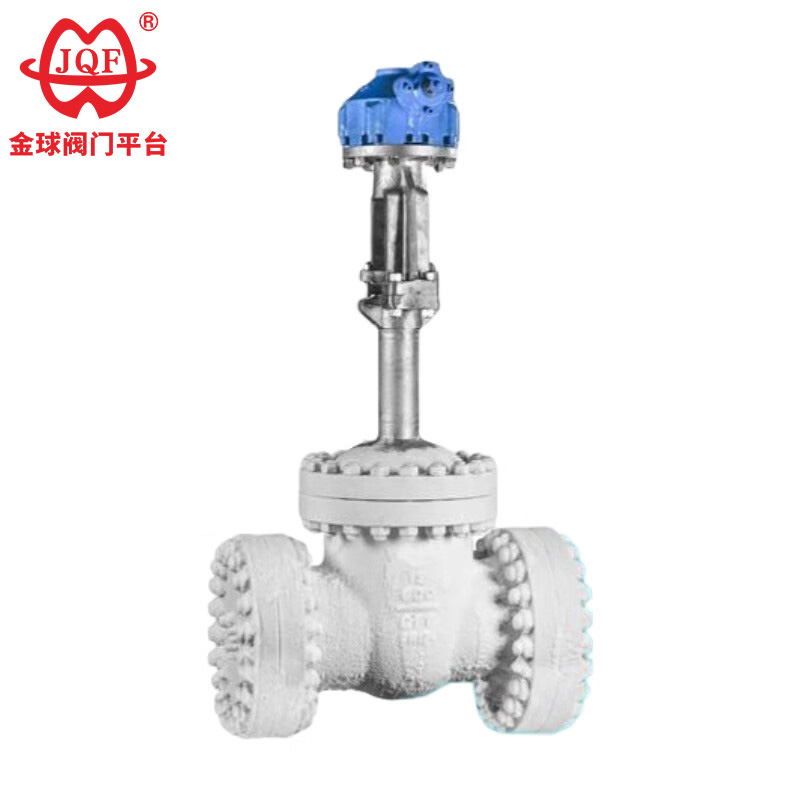

شیر دریچه ای برودتی فولاد ضد زنگ

JQF Valve یک تولید کننده شیر با بیش از 20 سال سابقه در چین است که عمدتاً دریچه های توپی، شیرهای دروازه، شیرهای گلوب، شیرهای پروانه ای و شیرهای برقی تولید می کند. شیر دروازه برودتی فولاد ضد زنگ با کیفیت بالا ما به طور خاص برای شرایط عملیاتی شدید با دمای محیط زیر -46 درجه سانتیگراد طراحی شده است. برای محیط های برودتی مانند متان، گاز طبیعی مایع، هگزن، دی اکسید کربن، آمونیاک مایع، اکسیژن مایع، نیتروژن مایع و هیدروژن مایع مناسب است.

ارسال استعلام

توضیحات محصول

JQF Valve as a professional manufacturer, is dedicated to providing you with durable stainless steel cryogenic gate valves. These are not just simple cryogenic valves, but specialized equipment with special material selection, structural design, and manufacturing processes. They are widely used in the storage, transportation, and handling systems of cryogenic media such as liquefied natural gas, liquid nitrogen, liquid argon, and liquid carbon dioxide, ensuring reliable opening and closing and tight sealing under cryogenic conditions.

پارامترهای عملکرد

مدل		DZ40Y-16	DZ40Y-25
فشار کاری (MPa)		1.6	2.5
دمای مناسب (℃)		LC3≥-101،LCB≥-46،LCC≥-46،1Cr18Ni9Ti≥-196
مواد	پرکننده	طناب آزبست تترافلورواتیلن باپتیست
	چرخ دستی	QT450-10
	مهره ساقه ای	ZCuA110Fe3
	میل سوپاپ	1Cr18Ni9Ti
	واشر	آزبست با دمای پایین

ویژگی ها

1. خنثی سازی فشار حفره: دهانه متعادل کننده فشار مهندسی شده یکپارچه شده در وجه ورودی شیر دریچه دروازه برودتی فولاد ضد زنگ به طور فعال اختلاف فشار را خنثی می کند و از تجمع مواد مضر در حفره شیر جلوگیری می کند.
2. پوشش ترمودینامیکی بهینه شده: ارتفاع پوشش به صورت دینامیکی بر اساس مشخصات دمای عملیاتی محاسبه می شود تا یکپارچگی فشاری بسته بندی ساقه در طول چرخه دما حفظ شود.
3. کالیبراسیون مواد تریبولوژیکی: مشخصات دقیق حلقه بسته بندی و مواد واشر پایداری شیمیایی را در محدوده دمای عملیاتی مشخص شده تضمین می کند.
4. ضمانت عملکرد متالورژیکی: ترکیب شیمیایی و ساختار کریستالی اجزا به شدت تأیید شده است تا از چقرمگی ضربه و شکل‌پذیری در محدوده دمایی وسیع اطمینان حاصل شود.
5. معماری رابط جهانی: انواع پیکربندی های استاندارد فلنج و گزینه های مورفولوژی آب بندی برای دریچه دروازه برودتی فولاد ضد زنگ الزامات یکپارچه سازی لوله کشی جهانی را برآورده می کند.

شکل اصلی و ابعاد اتصال

قطر اسمی	ابعاد اصلی و ابعاد اتصال
قطر اسمی	L	D	D1	D2	b	Z-d	H	D0
Z40Y-16L
20	150	105	75	55	14-2	4-Φ14	320	140
25	160	115	85	65	14-2	4-Φ14	350	160
32	180	135	100	78	16-2	4-Φ18	385	180
40	200	145	110	85	16-3	4-Φ18	420	200
50	250	160	125	100	16-3	4-Φ18	540	240
65	265	180	145	120	18-3	4-Φ18	610	240
80	280	195	160	135	20-3	8-Φ18	690	280
100	300	215	180	155	20-3	8-Φ18	780	300
125	325	245	210	185	22-3	8-Φ18	930	320
150	350	280	240	210	24-3	8-Φ23	980	360
200	400	335	295	265	26-3	12-Φ23	1180	400
250	450	405	355	320	30-3	12-Φ25	1390	450
300	500	460	410	375	30-3	12-Φ25	1620	580
350	550	520	470	435	34-4	16-Φ25	1810	640
400	600	580	525	485	36-4	16-Φ30	1970	640
Z40Y-25
20	150	105	75	55	16-2	4-Φ14	320	140
25	160	115	85	65	16-2	4-Φ14	350	160
32	180	135	100	78	18-2	4-Φ18	385	180
40	200	145	110	85	18-3	4-Φ18	420	200
50	250	160	125	100	20-3	4-Φ18	540	240
65	265	180	145	120	22-3	8-Φ18	610	240
80	280	195	160	135	22-3	8-Φ18	690	280
100	300	230	190	160	24-3	8-Φ23	780	300
125	325	270	220	188	28-3	8-Φ25	930	320
150	350	300	250	218	30-3	8-Φ25	980	360
200	400	360	310	278	34-3	12-Φ25	1180	400
250	450	425	370	332	36-3	12-Φ30	1390	450
300	500	485	430	390	40-4	16-Φ30	1620	580
350	550	550	490	448	44-4	16-Φ34	1810	640
400	600	610	550	505	48-4	16-Φ34	1970	640

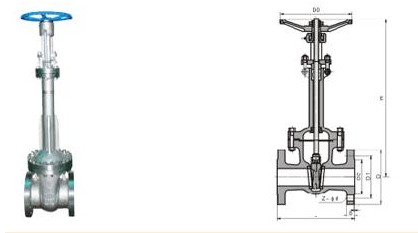

تصویر سازه

تمام متن، داده‌ها و تصاویر این مقاله فقط برای مرجع هستند. اگر نیاز به دیدن عملکرد محصول، اندازه ساختار، قیمت و سایر جزئیات دارید. لطفا با ما تماس بگیرید.
