شیر دروازه ای فلنج دار فشار قوی

کارخانه JQF Valve یک تولید کننده حرفه ای شیر دروازه ای با فشار بالا در چین است. ما شیرهای دروازه ای با فشار بالا با کیفیت بالا تولید می کنیم که به طور خاص برای مقاومت در برابر محیط های پرفشار و استفاده از اتصالات فلنجی طراحی شده اند. از طراحی و انتخاب مواد گرفته تا فرآیندهای تولید و استانداردهای آزمایش، الزامات شیرهای دروازه ای فشار قوی بسیار فراتر از شیرهای دروازه معمولی است و عملکرد ایمن و پایدار آنها را در زمینه های صنعتی مهم مانند صنایع نفت، شیمیایی و نیرو تضمین می کند.

ارسال استعلام

توضیحات محصول

The Z61Y-250 and Z61Y-320 durable High Pressure Flanged Gate Valve manufactured by JQF Valve factory are manual butt-welded connection valves with a single-rod wedge-shaped rigid single-disc design. The valve seat sealing surface material is hard alloy, with a nominal pressure of PN250～PN320. The valve body material is carbon steel high-temperature and high-pressure power station gate valve.

استانداردهای طراحی

استاندارد طراحی: GB / T 12234-2007
طول ساختار GB / T 12221-2005
اندازه اتصال جوش لب به لب NB / T 4704-2014
تست و بازرسی NB / T 4704-2014
فشار - دما: NB / T 4704-2014

پارامترهای عملکرد

مدل	پ.ن	فشار کاری/MPa	دمای مناسب/℃	رسانه مناسب	بدن
Z61Y-250	250	25	≤570	بخار	WC9
Z61Y-320	320	32	≤570	بخار	WC9

مواد قسمت اصلی

مدل	材料
مدل	بدن	صفحه سوپاپ	درپوش	مادر ساقه	پرکننده
Z61Y-250	WC9	WC9	WC9	38CrMoA1A	گرافیت انعطاف پذیر
Z61Y-320	WC9	WC9	WC9	38CrMoA1A	گرافیت انعطاف پذیر

شکل اصلی و ابعاد اتصال

DN	L	D	H	D0	وزن / کیلوگرم
50	280	82	585	300	42
65	340	110	650	320	53
80	475	130	680	400	130
100	500	170	755	450	180
125	600	195	830	500	190
150	700	225	1050	550	320
175	750	255	1050	600	400
200	800	285	1050	650	550
225	850	300	1100	700	600

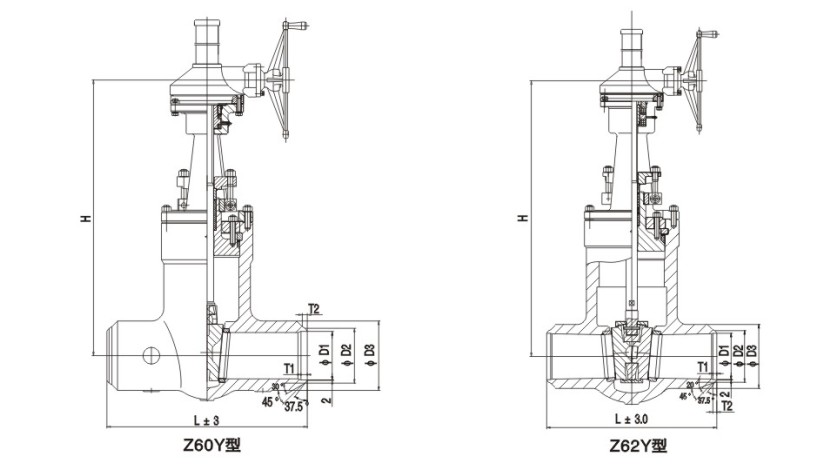

تصویر سازه

ویژگی های ساختاری

این شیرهای دروازه ای فلنج دار فشار بالا برای کنترل جریان مایعات در سیستم های مختلف، تنظیم دقیق و عملکرد طولانی مدت بسیار مهم هستند.

1. بادوام و مستحکم: شیرهای دروازه فلنجی ما از مواد با کیفیت بالا ساخته شده اند و آنها را برای محیط های مختلف صنعتی مناسب می سازد. اتصال فلنج بسیار ایمن است و احتمال نشتی را کاهش می دهد و از مهر و موم محکم اطمینان می دهد.
2-کنترل دقیق: شیر دروازه فلنجدار فشار بالا کنترل دقیقی بر نرخ جریان سیالات در خط لوله فراهم می کند. این که آیا شما نیاز به باز کردن، بستن یا تنظیم نرخ جریان داشته باشید، عملکرد روان است. این کنترل دقیق برای حفظ کارایی کلی سیستم و جلوگیری از خرابی های عملیاتی مهم است.
3. مقاوم در برابر خوردگی: تمام مواد مورد استفاده برای ساخت این شیر دروازه ای فلنجی به دلیل مقاومت در برابر خوردگی قوی انتخاب شده اند. حتی در شرایط سخت، می تواند عملکرد عادی خود را برای مدت طولانی بدون مشکل حفظ کند.
4. کاربرد گسترده: شیرهای دروازه فلنجی را می توان در بسیاری از تنظیمات مختلف صنعتی استفاده کرد. این طراحی همه کاره به آن اجازه می دهد تا به طور انعطاف پذیر با سیستم های مختلف سازگار شود و نصب و ادغام راحت باشد.
5. تعمیر و نگهداری ساده: ما سهولت تعمیر و نگهداری را در مرحله طراحی در نظر گرفتیم. قطعات سوپاپ به راحتی جدا می شوند و دوباره سرهم می شوند و بازرسی و نگهداری معمول را ساده و مقرون به صرفه می کند.
