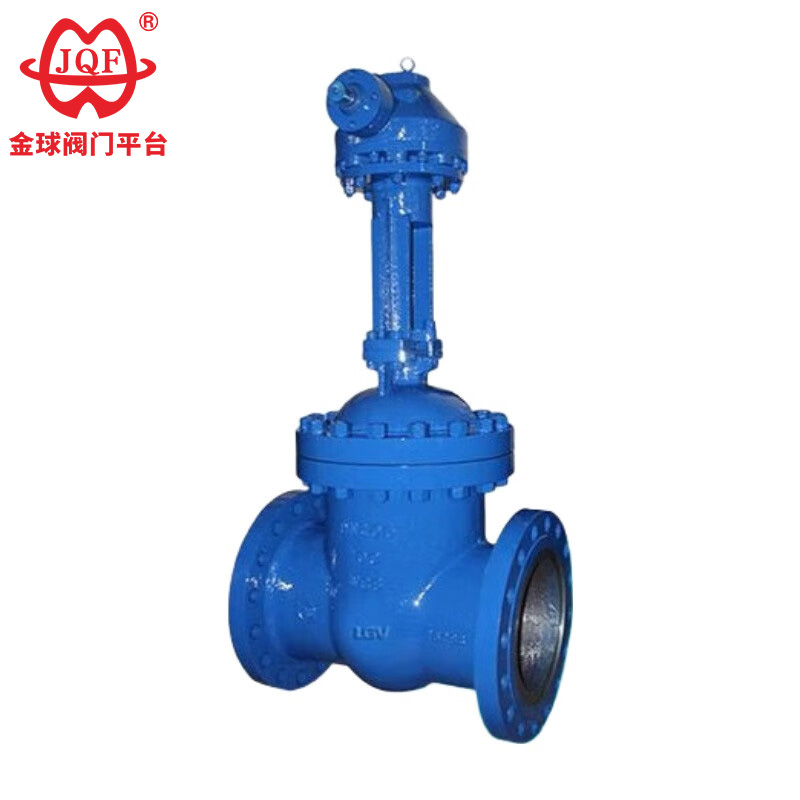

Z540H، Z540Y، Z540W نوع PN16 ~ PN160 دریچه دروازه گوه ای با چرخ دنده مخروطی فولادی تولید شده توسط Lianggu valve Co., Ltd. درایو دنده اریب، اتصال فلنج، دروازه الاستیک نوع گوه ای. مواد سطح آب بندی صندلی از آلیاژ جوشکاری سطحی (Z540H-16C ~ 160, Z540Y-16C ~ 160, Z540Y-16I ~ 160I, Z540Y-16P ~ 160P, Z540Y-16R ~ 160, Z540Y-16R ~ 160) می باشد. 160P، Z540W-16R ~ 160R)، فشار اسمی PN16 ~ PN160. جنس بدنه سوپاپ فولاد کربنی (Z540H-16C ~ 160، Z540Y-16C ~ 160)، فولاد آلیاژی کروم مولیبدن (Z540Y-16I ~ 160I)، فولاد ضد زنگ (Z540W-16P ~ 6P ~ 140-160P) است. شیر دروازه Z540W-16R ~ 160R, Z540Y- 16R ~ 160R).
1. دریچههای گیت دندهای سفارشیشده دارای استانداردهای پیشرفته، آببندی قابل اعتماد، عملکرد برتر و ظاهری جذاب هستند.
2. ساختار صفحه سوپاپ گوه ای برای سوئیچینگ انعطاف پذیر.
3. صفحه شیر و نشیمنگاه از آلیاژ Stellite جوش داده شده است.
4. ساقه سوپاپ برای افزایش مقاومت در برابر خوردگی و سایش تحت درمان خاموش کردن و تلطیف قرار می گیرد.
5. استانداردهای چندگانه فلنج لوله و انواع سطح آب بندی فلنج در دسترس هستند.
6. شیرهای گیت دنده Bevel با کیفیت بالا در مواد بدنه مختلف برای تناسب با شرایط مختلف فشار، دما و رسانه موجود هستند.
| مدل | پ.ن | فشار کاری/MPa | دمای کارکرد/℃ | رسانه مناسب |
| Z540H-16C-160 | 16-160 | 1.6-16.0 | ≤425 | آب، بخار، روغن |
| Z540Y-16C-160 | 16-160 | 1.6-16.0 | ≤425 | آب، بخار، روغن |
| Z540H-16I-160 | 16-160 | 1.6-16.0 | ≤550 | بخار، روغن |
| Z540W-16P-40P | 16-40 | 1.6-4.0 | ≤150 | رسانه های خورنده |
| Z540Y-16P-160P | 16-160 | 1.6-16.0 | ≤150 | رسانه های خورنده |
| Z540W-16R-40R | 16-40 | 1.6-4.0 | ≤150 | رسانه های خورنده |
| Z540Y-16R-160R | 16-160 | 1.6-16.0 | ≤150 | رسانه های خورنده |

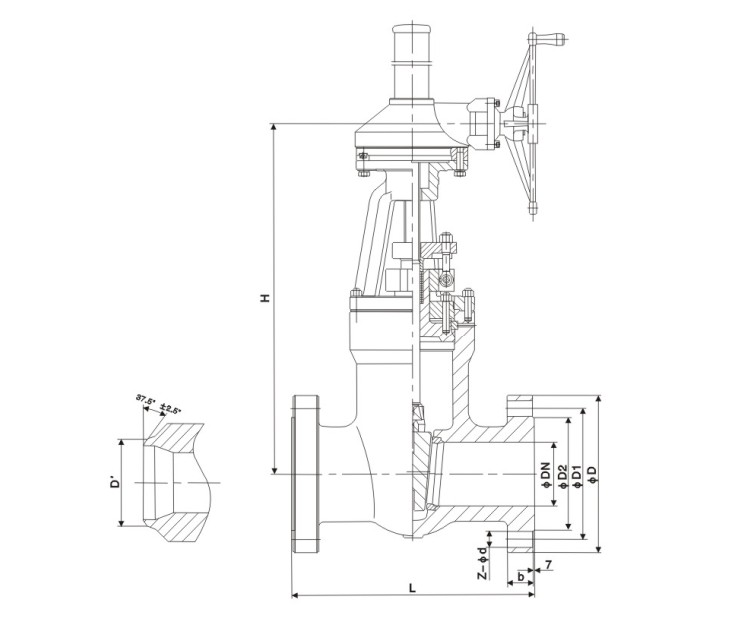

| قطر اسمی | ابعاد اصلی و ابعاد اتصال | |||||||
| L | D | D1 | D2 | b | Z-d | H | ||
| Z540H-16C | ||||||||
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 730 | |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 897 | |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1032 | |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1170 | |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1330 | |
| 450 | 650 | 640 | 585 | 545 | 40-4 | 20-Φ30 | 1541 | |
| 500 | 700 | 705 | 650 | 608 | 44-4 | 20-Φ34 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 48-5 | 20-Φ36 | 1874 | |
| 700 | 900 | 910 | 840 | 788 | 50-5 | 24-Φ36 | 2083 | |
| 800 | 1000 | 1020 | 950 | 898 | 52-5 | 24-Φ41 | 2400 | |
| Z540H-25 | ||||||||
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 730 | |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 897 | |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1032 | |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1170 | |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1330 | |
| 450 | 650 | 660 | 600 | 555 | 50-4 | 20-Φ34 | 1541 | |
| 500 | 700 | 730 | 660 | 610 | 52-4 | 20-Φ36 | 1676 | |
| 600 | 800 | 840 | 770 | 718 | 56-5 | 20-Φ41 | 1874 | |
| 700 | 900 | 955 | 875 | 815 | 60-5 | 24-Φ42 | 2083 | |
| 800 | 1000 | 1070 | 990 | 930 | 64-5 | 24-Φ48 | 2400 | |
|
|
|
|
|
|
|
|
|
|
