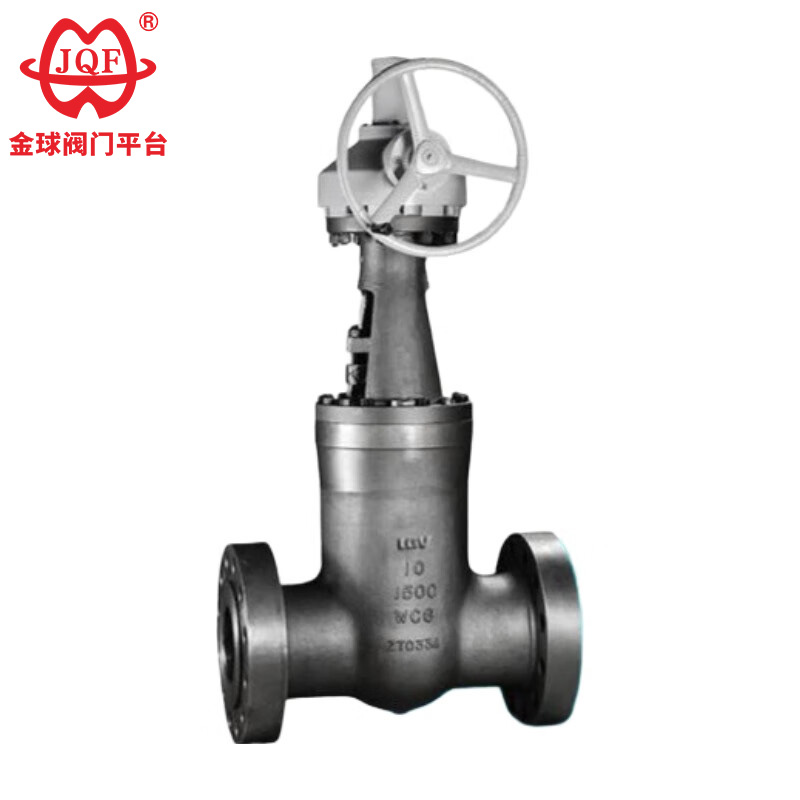

شیرهای دروازه ای با دمای بالا که به عنوان شیرهای نیروگاه نیز شناخته می شوند، عمدتاً در سیستم های لوله کشی سیستم های مختلف در نیروگاه های حرارتی برای قطع یا اتصال رسانه خط لوله استفاده می شوند. محیط قابل استفاده: محیط غیر خورنده مانند آب و بخار.
اصل درایو اصطکاک صفر دریچه دروازه ای با دمای بالا بر محدودیت های ذاتی شیرهای سنتی، یعنی کاهش تدریجی یکپارچگی آب بندی به دلیل سایش سطح در حین کار، غلبه می کند. شیر دروازه با دمای بالا دارای طراحی ورودی بالایی است که امکان تعمیر و نگهداری مستقیم آنلاین را فراهم می کند در حالی که خط لوله تحت فشار باقی می ماند و به طور قابل توجهی زمان خرابی تجهیزات و هزینه های عملیاتی را بدون کاهش فشار سیستم کاهش می دهد.
ساختار صندلی یکپارچه از ایجاد شرایط فشار بیش از حد خطرناک، از بین بردن خطر بالقوه افزایش فشار در محفظه و جلوگیری از نقض مقررات ایمنی جلوگیری می کند.
سیستم محرک یکپارچه گشتاور کم، با هندسه ساقه به دقت طراحی شده، به حداقل عملیات دستی نیاز دارد - حتی در شرایط دیفرانسیل فشار بالا، معمولاً می توان به راحتی از طریق یک چرخ دستی جمع و جور کار کرد.
قابلیت اطمینان آب بندی ناشی از یک مکانیسم گوه ای با هدایت مکانیکی است که نیروی رانش ساقه را برای درگیر شدن نیرومند دیسک سوپاپ با صندلی محاسبه می کند. این درگیری مکانیکی مطمئن، بسته شدن هوا را تضمین میکند، بدون اینکه تحت تأثیر نوسانات فشار خط لوله قرار گیرد، و عملکرد ثابت را در محدودههای عملیاتی مختلف تضمین میکند. به طور همزمان، سیال خط لوله یک جریان لایه مرزی یکنواخت 360 درجه در سراسر محیط صندلی ایجاد می کند، نقاط مهم فرسایش ناشی از ضربه های آشفته را کاهش می دهد و رسوبات ذرات را به طور فعال از مناطق آب بندی بحرانی شستشو می دهد.
در مقایسه با سایر محصولات شیر، شیرهای دروازه با دمای بالا با دمای بالا و فشار بالا و طراحی منحصر به فرد خود آب بندی مشخص می شوند. هرچه فشار بیشتر باشد، آب بندی قابل اطمینان تر است. با توجه به عملکرد و ویژگیهای فنی، شرایط کاری خاص باعث میشود که محصول به ویژگیای تبدیل شود که قابل جایگزینی با محصولات دیگر نباشد.
استاندارد طراحی: GB / T 12234-2007
طول ساختار GB / T 12221-2005
اندازه اتصال جوش لب به لب NB / T 4704-2014
تست و بازرسی NB / T 4704-2014
فشار - دما: NB / T 4704-2014
| مدل | پ.ن | فشار کاری/MPa | دمای مناسب/℃ | رسانه مناسب | بدن |
| Z61Y-250 | 250 | 25 | ≤570 | بخار | WC9 |
| Z61Y-320 | 320 | 32 | ≤570 | بخار | WC9 |
| مدل | مواد | ||||
| بدن | صفحه سوپاپ | درپوش | مادر ساقه | پرکننده | |
| Z61Y-250 | WC9 | WC9 | WC9 | 38CrMoA1A | گرافیت انعطاف پذیر |
| Z61Y-320 | WC9 | WC9 | WC9 | 38CrMoA1A | گرافیت انعطاف پذیر |
| DN | L | D | H | D0 | وزن / کیلوگرم |
| 50 | 280 | 82 | 585 | 300 | 42 |
| 65 | 340 | 110 | 650 | 320 | 53 |
| 80 | 475 | 130 | 680 | 400 | 130 |
| 100 | 500 | 170 | 755 | 450 | 180 |
| 125 | 600 | 195 | 830 | 500 | 190 |
| 150 | 700 | 225 | 1050 | 550 | 320 |
| 175 | 750 | 255 | 1050 | 600 | 400 |
| 200 | 800 | 285 | 1050 | 650 | 550 |
| 225 | 850 | 300 | 1100 | 700 | 600 |
تمام متن، دادهها و تصاویر این مقاله فقط برای مرجع هستند. اگر نیاز به دیدن عملکرد محصول، اندازه ساختار، قیمت و سایر جزئیات دارید. لطفا با ما تماس بگیرید.
