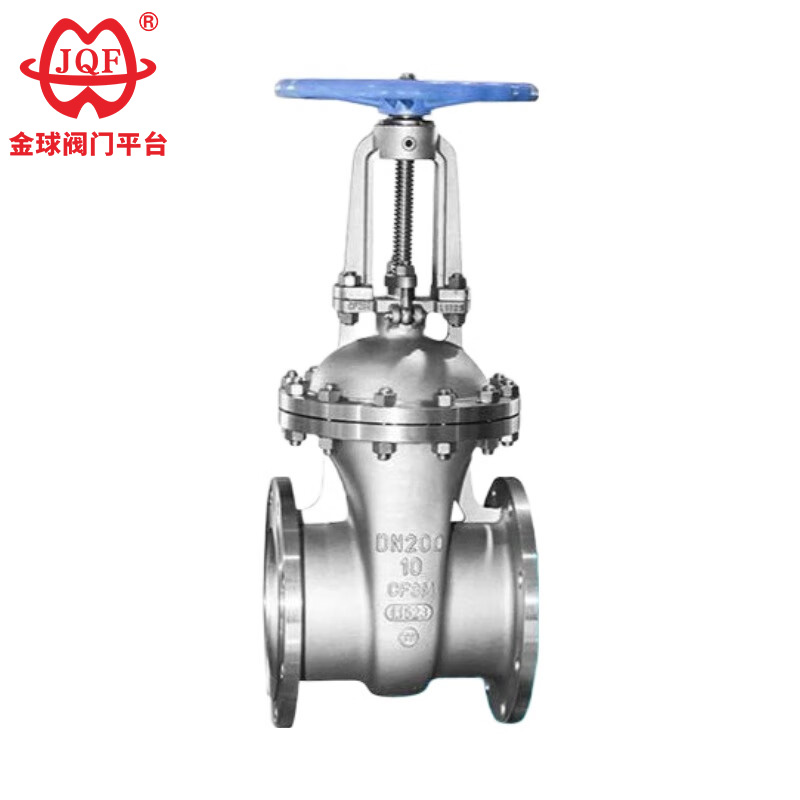

1. بازرسی قبل از نصب: سازگاری مواد شیر را با محیط سیال، دما و فشار تأیید کنید. صفحه انتهایی شیر استاندارد فولاد ضد زنگ استاندارد GB را از نظر خراش بررسی کنید. اطمینان حاصل کنید که مواد واشر الزامات استفاده را برآورده می کند و تأیید کنید که پیچ و مهره ها الزامات استحکام را دارند.
2. تراز نصب: تراز را مجبور نکنید. ناهماهنگی می تواند منجر به تغییر شکل نشیمنگاه سوپاپ، نشتی یا تنش ساختاری شود. لوله کشی را به طور مستقل در نزدیکی شیر نگه دارید. پیچها را بهتدریج بهصورت ستارهای شکل ببندید تا گشتاور یکنواختی حاصل شود. بعد از اینکه سیستم به مدت 24-48 ساعت کار کرد، پیچ ها را دوباره ببندید.
3. رویه های عملیاتی: شیر دروازه استاندارد فولاد ضد زنگ GB با کیفیت بالا باید کاملاً باز یا کاملاً بسته باشد—باز شدن جزئی فرسایش صندلی/صفحه دریچه توسط سیال با سرعت بالا را تسریع می کند. فقط با استفاده از چرخ دستی کار کنید. هرگز از آچار/اهرم استفاده نکنید. میل سوپاپ باید هر سه ماه یکبار روغن کاری شود.
4. تست و نگهداری: پس از نصب، قبل از راه اندازی سیستم، آزمایش فشار استاتیکی باید روی شیر دروازه ای فولاد ضد زنگ استاندارد GB با فشار 1.5 برابر فشار نامی PN انجام شود. در طول آزمایش، شیر باید از تجهیزات پایین دست جدا شود.
5. ذخیره سازی و جابجایی: شیرها باید در داخل خانه نگهداری شوند و از رطوبت محافظت شوند. قبل از نصب، درپوش های انتهایی باید در موقعیت نصب شده باقی بمانند.
1. شیر دروازه ای استاندارد GB از فولاد ضد زنگ آستنیتی ساخته شده است که مقاومت بسیار خوبی در برابر خوردگی ناشی از محیط های اسیدی اکسید کننده دارد.
2. هنگامی که محیط از طریق شیر دروازه استاندارد فولاد ضد زنگ GB جریان می یابد، جهت جریان بدون تغییر باقی می ماند و در نتیجه مقاومت سیال کم است.
3. جهت حرکت دروازه عمود بر جهت جریان محیط است و در نتیجه گشتاور باز و بسته شدن کم و کارکرد بدون دردسر ایجاد می شود.
4. جهت جریان محیط بدون محدودیت در جریان سیال یا کاهش فشار است. محیط می تواند از هر طرف شیر دروازه جریان یابد و به هدف مورد نظر خود دست یابد. مخصوصاً برای خطوط لوله که ممکن است جهت جریان محیط تغییر کند، مناسب است.
5. شیر دروازه استاندارد فولاد ضد زنگ GB به صورت عمودی در بدنه شیر نصب می شود و در نتیجه طول ساختاری کوتاهی دارد.
6. شیر دروازه استاندارد فولاد ضد زنگ GB عملکرد آب بندی خوبی دارد. سایش سطح آب بندی در صورت باز بودن کامل به حداقل می رسد.
مشخصات طراحی: GB / T 12234
طول ساختار: گیگابایت / T 12221
فلنج اتصال: JB / T 79.1
تست و بازرسی: JB / T 9092
فشار - دما: گیگابایت / T 9131
شناسه محصول: GB / T 12220
| فشار اسمی PN (MPa) | مورد | فشار تست (MPa) | مهر و موم شده | |
| مهر و موم شده (مایع) | مهر و موم (گاز) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| مواد پوسته | رسانه مناسب | دمای قابل اجرا (℃) |
| فولاد تیتانیوم کروم نیکل (نوع P) | اسیدهای نیتریک | ≤200 |
| فولاد تیتانیوم نیکل نیکل مولیبدن (نوع R) | اسید استیک | ≤200 |
| بدنه، کاپوت | صفحه سوپاپ، نشیمنگاه | میل سوپاپ | مهره ساقه ای | پرکننده | چرخ دستی |
| فولاد تیتانیوم کروم نیکل | فولاد ضد زنگ، فولاد ضد زنگ + کاربید سیمانی | فولاد ضد زنگ کروم نیکل تیتانیوم | آلومینیوم برنز | تفلون | آهن چکش خوار |
| فولاد تیتانیوم کروم نیکل مولیبدن | فولاد ضد زنگ، فولاد ضد زنگ + کاربید سیمانی | فولاد ضد زنگ کروم نیکل تیتانیوم | آلومینیوم برنز | تفلون | آهن چکش خوار |

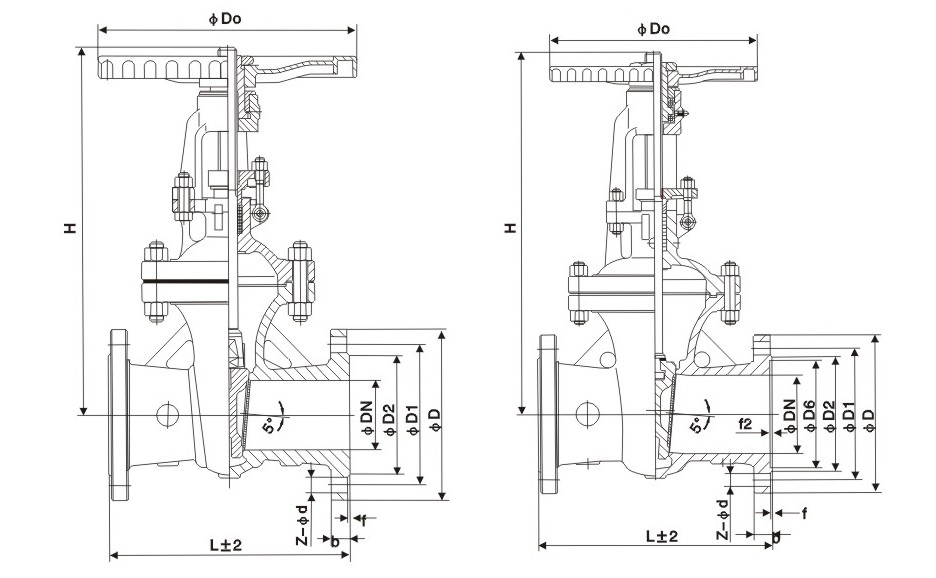

| قطر اسمی | ابعاد اصلی و ابعاد اتصال | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41W-16P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41W-25P | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
