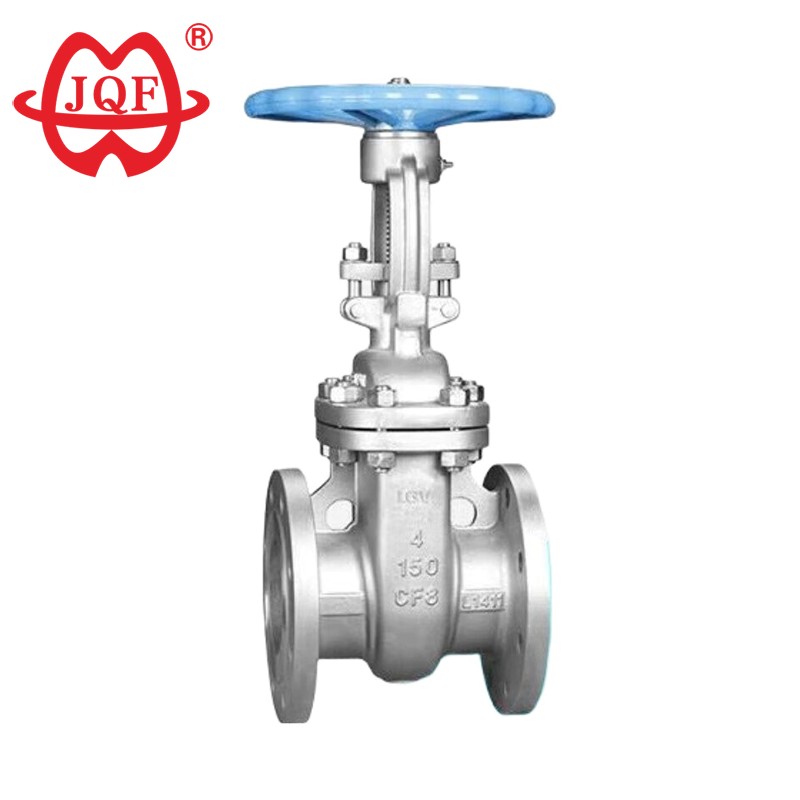

این شیر دروازه ای فولاد ضد زنگ API با دوام دارای طراحی تمام سوراخ است که راندمان هیدرولیکی فوق العاده ای را ارائه می دهد. هنگامی که به طور کامل باز است، محیط با حداقل مقاومت سیال مستقیماً جریان می یابد و افت فشار سیستم را کاهش می دهد. سطوح آب بندی دقیق شیر دروازه ای فولاد ضد زنگ API از طراحی مهر و موم سخت شده استفاده می کند که مقاومت در برابر سایش و خوردگی و عملکرد برتر را در مقایسه با شیرهای دروازه ای سنتی ارائه می دهد. در حین کار، دروازه به صورت عمودی به سمت بالا بر خلاف جریان حرکت می کند و به حرکت بسیار نرم با حداقل گشتاور مورد نیاز دست می یابد، بنابراین بار کاری اپراتور کاهش می یابد. دریچه دروازه فولادی ضد زنگ API که برای کاربردهای عمومی طراحی شده است دارای ساختاری ساده و فشرده است که مطابق با استانداردهای API 600 است. طراحی قابل انطباق آن می تواند فشارها، دماها و قطرهای شدید را تحمل کند و با رسانه ها و محیط های کاری مختلف سازگار است. علاوه بر این، تقارن محوری در حالت کاملاً باز، یک گذرگاه متوسط آشفته و بدون مانع ایجاد می کند که اختلالات جریان را از بین می برد و عملکرد صاف خط لوله را تضمین می کند.
در عملیات بالادستی نفت و گاز، شیرهای دروازه فولادی ضد زنگ API برای جداسازی خطوط لوله سر چاه، رسیدگی به استخراج نفت خام در شرایط فشار بالا و تنظیم سیالات حاوی گوگرد با تحمل بسیار بالا به سولفید هیدروژن (H2S) استفاده می شود. ساختار فولاد ضد زنگ سخت شده شیرهای دروازه ای فولاد ضد زنگ API از ترک خوردگی استرس سولفیدی در محیط های غنی از سولفید هیدروژن جلوگیری می کند و آنها را جزء ضروری اجزای سرچاه و منیفولدهای تولید می کند.
در کارخانههای فرآوری شیمیایی، شیرهای دروازهای فولادی ضد زنگ API به طور موثری محیطهای خورنده از جمله اسیدها، قلیاها و حلالها را کنترل میکنند. نیروگاه ها از شیرهای دروازه ای فولاد ضد زنگ API در سیستم های آب تغذیه دیگ بخار استفاده می کنند و از عملکرد قطع کننده هوا برای جلوگیری از اتلاف بخار در هنگام راه اندازی توربین استفاده می کنند.
مهندسان تصفیه آب از شیرهای دروازه ای فولاد ضد زنگ API در خروجی های نمک زدایی آب دریا برای مبارزه با سایش ناشی از خوردگی نمک استفاده می کنند. با توجه به مقاومت آنها در برابر خوردگی گالوانیکی، این شیرها به طور مداوم انتخاب ارجح برای سیستم های بالاست آب دریا در تاسیسات دریایی و فراساحلی هستند.
طراحی و ساخت: API 600
اندازه فلنج: ANSI B16.5
طول سازه: ANSI B16.10
فشار ~ دما: ANSI B16.34
بازرسی و آزمایش: API 598
| فشار اسمی (Lb) | تست قدرت | تست آب بند | تست مهر و موم گاز | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| بدنه، کاپوت، دروازه | WCB | 1Cr18Ni9Ti | CF8(304) | CF3 (304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| سطح آب بندی | Cr13 یا کاربید سیمانی | بدنه (W) یا کاربید سیمانی (Y) | ||||
| ساقه و قسمت های داخلی | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11 (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| پرکننده | گرافیت انعطاف پذیر | |||||
| واشر | واشر زخم مارپیچی استیل ضد زنگ | |||||
| رسانه مناسب | آب، بخار، روغن و غیره | اسید نیتریک و سایر مواد خورنده | محیط اکسید کننده قوی | اسید استیک و سایر مواد خورنده | ||
| دمای مناسب | -29 ~ 425 ℃ | -40 ~ 500 ℃ | ||||
| قطر اسمی | ابعاد اصلی و ابعاد اتصال | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150 لیتر | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 لیتر | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
