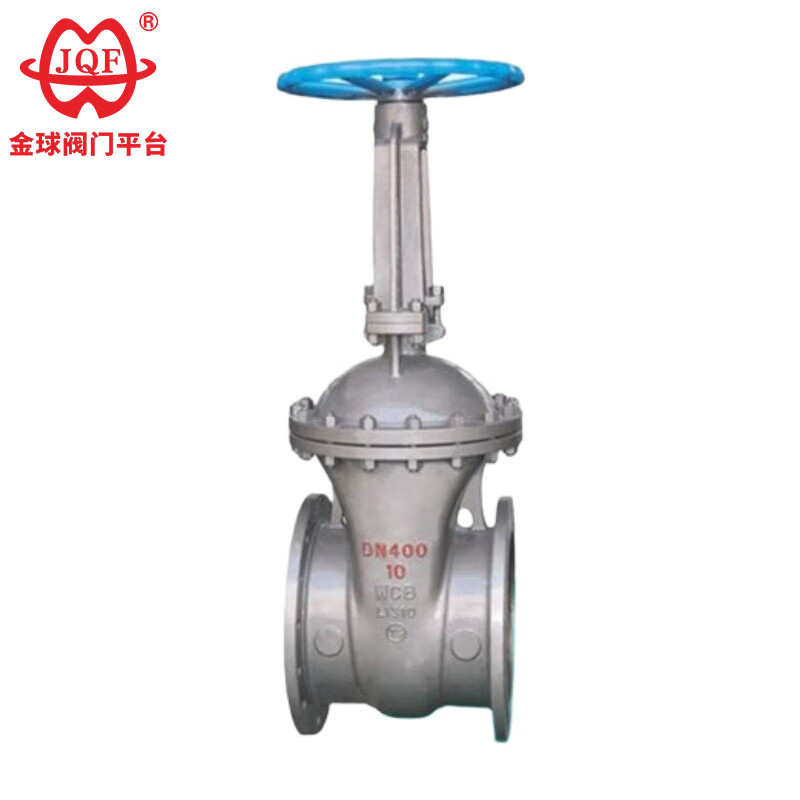

شیرهای دروازه ای از جنس استنلس استیل API با کیفیت بالا، طراحی شده توسط JQF Valve، یک تامین کننده حرفه ای شیر در چین، با استفاده از آخرین فرآیند ریخته گری دقیق سیلیکا سل ریخته گری می شود که منجر به عمر مفید شیر فوق العاده طولانی می شود. بدنه شیر از فولاد کربنی (یا فولاد ضد زنگ) و فولاد آلیاژی ساخته شده است که نصب و نگهداری آن را آسان می کند.
1. مقاومت سیال کم: هنگامی که به طور کامل باز می شود، شیر دروازه ای فولاد ضد زنگ API جریان مستقیم محیط را امکان پذیر می کند، مقاومت سیال را به حداقل می رساند و در نتیجه افت فشار را کاهش می دهد.
2. سطوح آب بندی مقاوم در برابر سایش: در مقایسه با شیرهای دروازه، سطوح آب بندی شیرهای دروازه فولادی ضد زنگ سفارشی API اصطکاک و فرسایش کمتری را تجربه می کنند.
3. باز و بسته شدن آسان: در حین باز و بسته شدن، حرکت دروازه عمود بر جهت سیال است و به نیروی محرکه کمتری نیاز دارد و در نتیجه به تلاش کمتری برای کار کردن نیاز دارد.
4. ساختار ساده و کاربرد گسترده: شیرهای دروازه ای فولاد ضد زنگ API با کیفیت بالا ساختار ساده، طول کوتاه و تولید آسان دارند و با فشارها، دماها و قطرهای مختلف سازگار هستند و برای محیط های مختلف و شرایط عملیاتی مناسب هستند.
5. بدون اغتشاش: هنگامی که به طور کامل باز است، شیر دروازه فولاد ضد زنگ API اجازه می دهد تا جریان متوسط نامحدود، جلوگیری از تلاطم و ارتقاء عملکرد خط لوله.
طراحی و ساخت: API 600
اندازه فلنج: ANSI B16.5
طول سازه: ANSI B16.10
فشار ~ دما: ANSI B16.34
بازرسی و آزمایش: API 598
| فشار اسمی (Lb) | تست قدرت | تست آب بند | تست مهر و موم گاز | |||
| MPa | Lbf/in2 | MPa | Lbf/in2 | MPa | Lbf/in2 | |
| 150 | 3.1 | 450 | 2.2 | 315 | 0.6 | 60 |
| 300 | 7.8 | 1125 | 5.6 | 815 | 0.6 | 60 |
| 600 | 15.3 | 2225 | 11.2 | 1630 | 0.6 | 60 |
| بدنه، کاپوت، دروازه | WCB | 1Cr18Ni9Ti | CF8(304) | CF3 (304L) | 1Cr18Ni12Mo2Ti | CF8M(316) |
| سطح آب بندی | Cr13 یا کاربید سیمانی | بدنه (W) یا کاربید سیمانی (Y) | ||||
| ساقه و قسمت های داخلی | 2Cr13 | 1Cr18Ni9Ti | 0Cr19Ni9(304) | 00Cr19Ni11 (304L) | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2(316) |
| پرکننده | گرافیت انعطاف پذیر | |||||
| واشر | واشر زخم مارپیچی استیل ضد زنگ | |||||
| رسانه مناسب | آب، بخار، روغن و غیره | اسید نیتریک و سایر مواد خورنده | محیط اکسید کننده قوی | اسید استیک و سایر مواد خورنده | ||
| دمای مناسب | -29 ~ 425 ℃ | -40 ~ 500 ℃ | ||||
| قطر اسمی | ابعاد اصلی و ابعاد اتصال | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| 150 لیتر | ||||||||
| 50 | 178 | 150 | 120.5 | 92 | 16 | 4-Φ19 | 323 | 200 |
| 65 | 190 | 180 | 139.5 | 105 | 18 | 4-Φ19 | 347 | 250 |
| 80 | 203 | 190 | 152.5 | 127 | 19 | 4-Φ19 | 383 | 250 |
| 100 | 229 | 230 | 190.5 | 157 | 24 | 8-Φ19 | 457 | 300 |
| 125 | 254 | 255 | 216 | 185.7 | 24 | 8-Φ22 | 632 | 300 |
| 150 | 267 | 280 | 241.5 | 216 | 26 | 8-Φ22 | 635 | 350 |
| 200 | 292 | 345 | 298.5 | 270 | 29 | 8-Φ22 | 762 | 350 |
| 250 | 330 | 405 | 362 | 324 | 31 | 12-Φ25 | 895 | 400 |
| 300 | 356 | 485 | 432 | 381 | 32 | 12-Φ25 | 1080 | 500 |
| 350 | 381 | 535 | 476 | 413 | 35 | 12-Φ29 | 1295 | 600 |
| 400 | 406 | 595 | 540 | 470 | 37 | 16-Φ29 | 1435 | 600 |
| 300 لیتر | ||||||||
| 50 | 216 | 165 | 127 | 92 | 22 | 8-19 | 330 | 250 |
| 65 | 241 | 190 | 149 | 105 | 25 | 8-22 | 368 | 250 |
| 80 | 283 | 210 | 168.5 | 127 | 29 | 8-22 | 394 | 300 |
| 100 | 305 | 255 | 200 | 157 | 32 | 8-22 | 473 | 300 |
| 125 | 381 | 280 | 235 | 186 | 35 | 8-22 | 660 | 350 |
| 150 | 403 | 320 | 270 | 216 | 37 | 12-22 | 711 | 350 |
| 200 | 419 | 380 | 330 | 270 | 41 | 12-25 | 813 | 400 |
| 250 | 457 | 445 | 387.5 | 324 | 48 | 16-29 | 1003 | 500 |
| 300 | 502 | 520 | 451 | 381 | 51 | 16-32 | 1137 | 600 |
| 350 | 762 | 585 | 514.5 | 413 | 54 | 20-32 | 1489 | 600 |
| 400 | 838 | 650 | 571.5 | 470 | 57 | 20-32 | 1581 | 650 |
