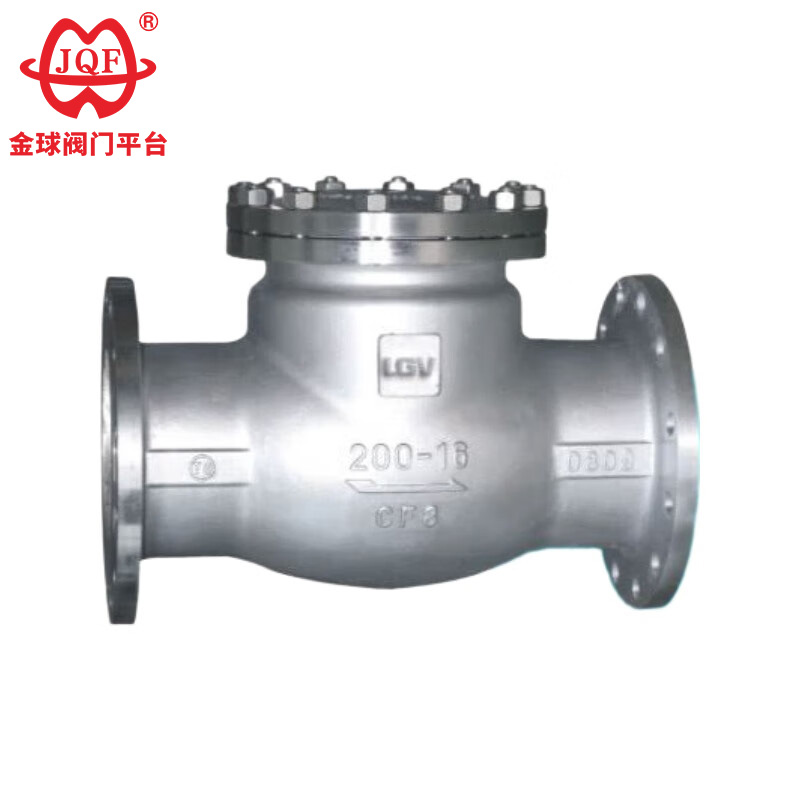

Jinqiu Valve، یک تولیدکننده حرفهای شیر چک فولاد ضد زنگ در چین، که شیرهای چک فولادی ضد زنگ را تولید میکند که بازوهای تکان دهنده آن از ساختار اتصال کروی در محل اتصال بازوی چرخاننده و دیسک شیر استفاده میکند. این اجازه می دهد تا دیسک سوپاپ درجه خاصی از آزادی را در محدوده 360 درجه داشته باشد و جبران موقعیت میکرو مناسب را فراهم می کند.
این شیرها در صنایع شیمیایی، متالورژی و داروسازی کاربرد فراوانی دارند. شیرهای چک فولاد ضد زنگ نوع H44W و H44Y در سیستم های لوله کشی عمدتاً برای جلوگیری از جریان برگشتی محیط، جلوگیری از معکوس شدن پمپ و موتور محرک آن و جلوگیری از نشت محیط در داخل ظروف استفاده می شود. شیرهای چک را می توان در خطوط لوله که فشار ممکن است بیشتر از فشار سیستم اصلی یا کمکی باشد، استفاده کرد.
1. افت فشار کم: طراحی تمام سوراخ شیر چک فولاد ضد زنگ حداقل مقاومت در برابر جریان را هنگام باز بودن تضمین می کند و باعث صرفه جویی در انرژی در سیستم می شود.
2. عملکرد کاملا اتوماتیک: شیر چک فولاد ضد زنگ نیازی به منبع تغذیه خارجی یا مداخله دستی ندارد. این تنها بر اساس جریان و فشار خط عمل می کند.
3. آب بندی قابل اعتماد: یک صندلی فلز به فلز یا انعطاف پذیر (نرم) را برای جلوگیری از جریان برگشتی ارائه می دهد.
4. طراحی محکم و ساده: شیر چک فولاد ضد زنگ دارای قطعات متحرک کمی است، قابلیت اطمینان بالایی دارد و به حداقل تعمیر و نگهداری نیاز دارد.
| مدل | H44W-16P~250 | |
| فشار کاری (MPa) | 1.6 ~ 25 | |
| دمای مناسب (℃) | ≤550 | |
| رسانه مناسب | محیط خورنده ضعیف | |
| مواد | بدنه، کاپوت، دیسک | فولاد ضد زنگ کروم نیکل تیتانیوم |
| سطح آب بندی | بدنه مهر و موم شده | |
| نام قطعه | نام مواد | |||
| بدن | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| درپوش | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| صفحه سوپاپ | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
| سطح آب بندی | بدن / STL | بدن / STL | بدن / STL | بدن / STL |
| شفت سوپاپ | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
| واشر | گرافیت انعطاف پذیر | گرافیت انعطاف پذیر | گرافیت انعطاف پذیر | گرافیت انعطاف پذیر |
| پیچ | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
| مهره | A194 8 | A194 8M | A194 8 | A194 8M |
| دمای عملیاتی | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ | -46 ~ 425 ℃ |
| رسانه مناسب | خورنده ضعیف | خورنده ضعیف | خورنده ضعیف | خورنده ضعیف |
| قطر اسمیDN | ابعاد اصلی و ابعاد اتصال | ||||||
| L | D | D1 | D2 | b | Z-d | H | |
| H44W-16P H44W-16R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 100 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 135 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 142 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 165 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 180 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 210 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 233 |
| 200 | 500 | 335 | 295 | 265 | 26 | 12-23 | 304 |
| 250 | 550 | 405 | 355 | 320 | 30 | 12-25 | 348 |
| 300 | 650 | 460 | 410 | 375 | 30 | 12-25 | 390 |
| 350 | 750 | 520 | 470 | 435 | 34 | 16-25 | 430 |
| 400 | 850 | 580 | 525 | 485 | 36 | 16-30 | 468 |
| H44W-25P H44W-25R | |||||||
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 100 |
| 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 105 |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 115 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 160 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 175 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 185 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 220 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 248 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 276 |
| 200 | 550 | 360 | 310 | 278 | 34 | 12-25 | 350 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 410 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 430 |
| 350 | 850 | 550 | 490 | 448 | 44 | 16-34 | 518 |
| 400 | 950 | 610 | 550 | 505 | 48 | 16-34 | 560 |
