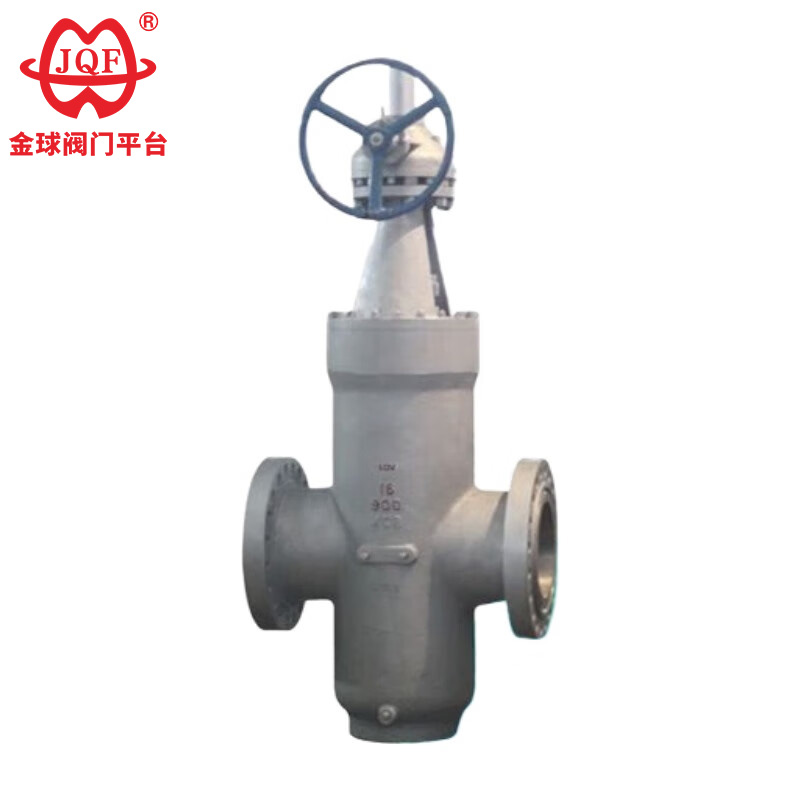

شیر فلت گیت

JQF Valve is a high-end valve brand dedicated to manufacturing safe and high-quality flat gate valves for customers, while also providing comprehensive valve solutions for pipeline engineering. With over 20 years of experience in mechanical manufacturing, the factory focuses on quality and continuously provides customers with products and services that meet standards. Our durable Flat Gate Valve is a bidirectional sealing control valve used in oil, gas, and other pipelines.

1. طراحی تمام سوراخ برای حداقل مقاومت در برابر جریان
2. تمیز کردن خط لوله به کمک برس،
3. صندلی شناور برای آب بندی دو طرفه
4. گشتاور باز و بسته شدن کم
5. عملیات آسان و مکانیسم های تسکین فشار و تزریق گریس برای اطمینان از ایمنی بالا
6. عملکرد نشت صفر.

استفاده از محصول

JQF Valve شیرهای فلت گیت، نوعی شیر کشویی را تولید می کند. عنصر بسته می تواند یک دروازه منفرد یا یک دروازه دوگانه با مکانیزم انبساط در بین آن باشد. فشار گیت در برابر نشیمنگاه سوپاپ توسط فشار محیطی که روی دروازه شناور یا نشیمنگاه شیر شناور عمل می کند کنترل می شود. در مورد یک شیر دو دروازه، مکانیسم انبساط بین دو دروازه این فشار را تکمیل می کند.

دسته بندی محصولات

ویژگی های ساختاری

1. آب بندی دو طرفه شناور
صندلی دریچه تخت سفارشی باز و بسته شدن دو طرفه را امکان پذیر می کند و از آب بندی قابل اعتماد و عملکرد انعطاف پذیر اطمینان می دهد.
2. مواد هدایت کننده مقاوم در برابر خوردگی سخت
این دروازه مجهز به نوارهای راهنما برای موقعیت یابی دقیق است و سطح آب بندی با یک لایه ضد فرسایش کاربید تنگستن پاشیده می شود.
3. طراحی مقاومت جریان صفر
مقاومت فشار بالا بدنه شیر دروازه تخت؛ هنگامی که به طور کامل باز می شود، کانال جریان مستقیم به لوله ای با قطر برابر نزدیک می شود (مقاومت جریان ≤ 0.03).
آب بندی چند مرحله ای با پکینگ کامپوزیت روی میل سوپاپ ضریب اصطکاک را تا 40 درصد کاهش می دهد.
4. مکانیسم آب بندی دو مرحله ای
هنگام بستن در جهت عقربه های ساعت:
فشار متوسط، نشیمنگاه دریچه ورودی را فشار می دهد تا آب بندی اولیه را تشکیل دهد.
گیت به نشیمنگاه دریچه خروجی فشار می آورد تا یک مهر و موم دوتایی تشکیل شود.
5. تعمیر و نگهداری آنلاین انقلابی
ساختار آب بندی دوگانه امکان تعویض قطعات آسیب پذیر را بدون وقفه در تولید می دهد. این فناوری محصولات مشابه را هم در داخل و هم در سطح بین المللی هدایت می کند.
6. کنترل باز و بسته شدن پیشرونده
هنگام باز کردن در خلاف جهت عقربه‌های ساعت، دروازه بالا می‌رود و سوراخ راهنما به تدریج با کانال همپوشانی می‌کند و در موقعیت حدی 100% باز می‌شود.

استانداردهای طراحی

طراحی و ساخت استانداردها: JB / T 5298
استاندارد طول سازه: JB / T 5298
استاندارد فلنج اتصال: GB / T 9113
درجه دمای فشار: GB / T 12224-2005
استانداردهای تست تست: GB / T 13927-2008، JB / T 5298

پارامترهای عملکرد

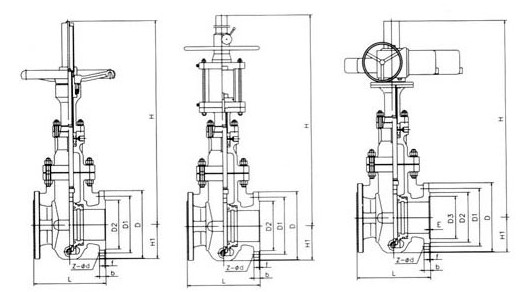

شکل اصلی و ابعاد اتصال

تصویر سازه
