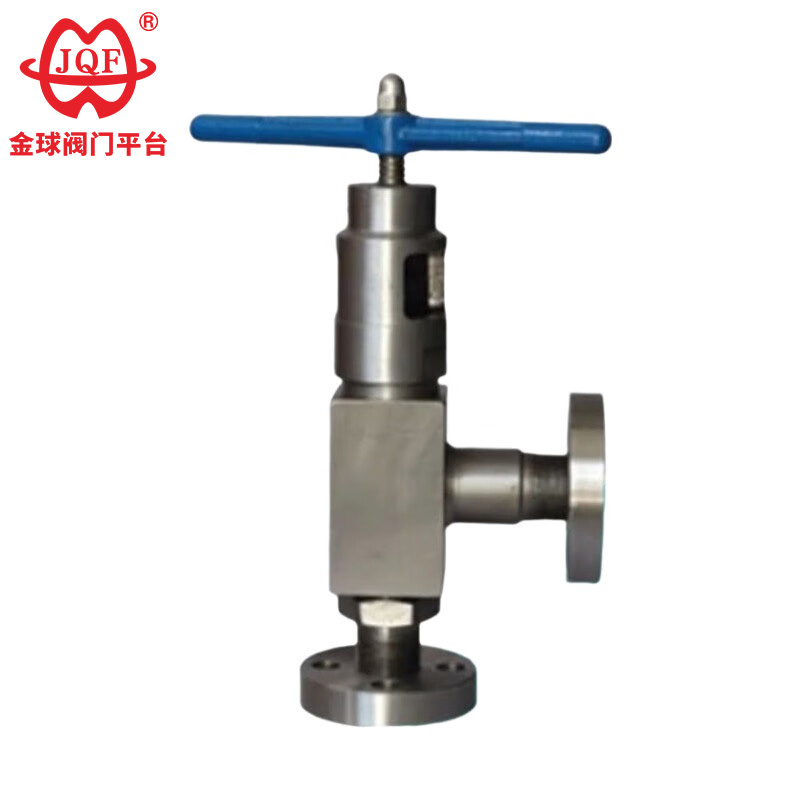

دریچه گلوب نوع زاویه فشار بالا

JQF Valve یک کارخانه و تولید کننده شیر در چین است که در خدمات و تجارت شیرهای توپی فولادی ضد زنگ و فولاد کربنی، شیرهای دروازه، شیرهای گلوب، شیرهای چک و غیره مشغول به کار است. بادوام است و نگهداری آن آسان است. ما راه حل های شیر یک مرحله ای و با کیفیت بالا را به مشتریان در سراسر جهان ارائه می دهیم.

ارسال استعلام

توضیحات محصول

The biggest advantage of this customized high pressure angle type globe valve manufactured by Foshan Jinqiu Valve Co., LTD. supplier is that it can be installed at bends in piping systems, eliminating the need for 90° elbows and simplifying operation. This type of valve is ideally suited for use in synthetic ammonia production systems and refrigeration systems in fertilizer plants. For example, models J44H-160, J44H-320, L44H-160, and L44H-320 are all specifically designed for ammonia production systems.

چرا ما را انتخاب کنید؟

انتخاب گسترده ای از مدل ها:
ما طیف وسیعی از قطرهای با کیفیت بالا از نوع شیر گلوب با زاویه فشار بالا از DN15 تا DN200 و همچنین کلاس‌های فشار مختلف مانند 1.6MPa و 2.5MPa (به جدول مشخصات بالا مراجعه کنید) ارائه می‌کنیم تا طرح‌بندی خط لوله و الزامات فشار متفاوت شما را برآورده کند.
پشتیبانی کامل از خدمات:
مشاوره حرفه ای: تیم فنی ما می تواند برای اطمینان از اینکه شیر کاملاً با سیستم شما مطابقت دارد، پشتیبانی انتخاب را به شما ارائه دهد.
تضمین کیفیت: ما یک دوره گارانتی واضح برای محصولات خود ارائه می دهیم و از آزمایش نمونه پشتیبانی می کنیم.
تدارکات راحت: بسته بندی قوی، اجزای کلیدی دارای کد رنگ واضح هستند، برای شمارش و نصب در محل برای شما راحت است، ما همچنین می توانیم حمل و نقل بین المللی کارآمد را ترتیب دهیم.

استانداردهای پیاده سازی

قوانین را رعایت کنید	استاندارد
طراحی و ساخت	GB 12233/GB 12235
طول سازه	GB 12221/JB96 (سری طولانی)
طول سازه	GB78/JB79 (GB، HG، SH)
تست فشار	GB/T 13927
امضا کنید	GB 12220
در دسترس بودن	GB/T12252

اندازه اتصال اصلی سوپاپ زاویه / دریچه گاز 1.6 مگا پاسکال

DN	L	D	D1	D2	f	b	z-φd	انجام دهید	H1	H2
15	65	95	65	45	2	14	4-φ14	100	240	265
20	75	105	75	55	2	16	4-φ14	100	245	270
25	80	115	85	65	2	16	4-φ14	120	250	275
32	95	135	100	78	2	18	4-φ18	140	260	290
40	100	145	110	85	2	18	4-φ18	140	290	325
50	115	160	125	100	2	20	4-φ18	160	300	335
65	145	180	145	120	2	20	4-φ18	180	355	400
80	155	195	160	135	2	22	4-φ18	240	400	450
100	175	215	180	155	2	24	8-φ18	240	455	495
125	200	245	210	185	2	26	8-φ18	280	530	560
150	240	280	240	210	2	28	8-φ23	320	605	650
200	275	335	295	265	2	30	8-φ23	360	650	770

اندازه اتصال اصلی سوپاپ زاویه / دریچه گاز 2.5 مگا پاسکال

DN	L	D	D1	D2	f	b	z-φd	انجام دهید	H1	H2
15	65	95	65	45	2	16	4-φ14	120	245	270
20	75	105	75	55	2	16	4-φ14	120	250	275
25	80	115	85	65	2	16	4-φ14	140	260	290
32	95	135	100	78	2	18	4-φ18	140	290	325
40	100	145	110	85	3	18	4-φ18	160	300	335
50	115	160	125	100	3	20	4-φ18	180	355	400
65	145	180	145	120	3	22	8-φ18	220	400	450
80	155	195	160	135	3	22	8-φ18	280	450	495
100	175	230	190	160	3	24	8-φ23	320	530	590
125	200	270	220	188	3	28	8-φ25	380	600	650
150	240	300	250	218	3	30	8-φ25	400	650	770
200	275	360	310	278	3	34	12-φ23	450	700	850
