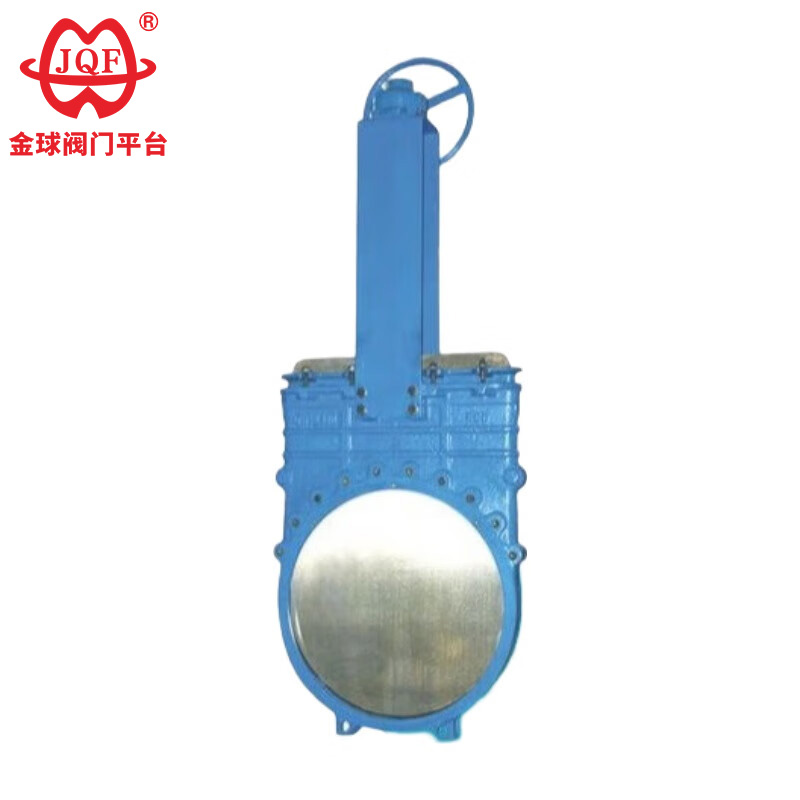

دریچه های دروازه چاقو

JQF Valve شیرهای دروازه ای چاقویی با کیفیت بالا تولید می کند که می توانند در محیط هایی مانند زغال سنگ، دوغاب فیلتر، فاضلاب، گل، خاک، خمیر کاغذ و دوغاب خاکستر استفاده شوند. شیر دروازه ای چاقویی که به عنوان شیر دوغاب تیغه ای نیز شناخته می شود، نوعی شیر است که قسمت باز و بسته کننده آن یک دروازه است و جهت حرکت دروازه عمود بر جهت جریان سیال است. محیط توسط دروازه تیغه ای شکل بریده می شود و همچنین می تواند مواد فیبری را برش دهد.

ارسال استعلام

توضیحات محصول

As a professional knife gate valves manufacturer, JQF Valve offers customized solutions to meet customer needs, thanks to our innovative concepts, flexible applications, and independent R&D team. Our knife gate valve is not a standard industrial valve category name, but rather a functional descriptive term, generally referring to gate valves used to shut off, connect, or regulate water flow. It is one of the most common and basic shut-off valves in various water systems (water supply, drainage, fire protection, irrigation, etc.). The core feature of the durable knife gate valve is its design specifically for water media, with materials, seals, and structure optimized for water characteristics.

1. کنترل هوشمند چند حالته: شیر دریچه چاقویی دارای هر دو حالت کنترل محلی و کنترل از راه دور است و می‌توان آن را گسترش داد تا در صورت نیاز، نشان‌دهنده مکان از راه دور و یک سیستم کنترل خوشه‌ای مرکزی را شامل شود.
2. طراحی سبک و نوآورانه: بدنه شیر از فولاد کربنی ساخته شده است که وزن را تقریباً 20 تا 30 درصد در مقایسه با شیرهای دروازه ای سنتی کاهش می دهد و بار کار نصب و نگهداری را به میزان قابل توجهی کاهش می دهد.
3. راندمان بهینه سیستم: به طور موثر سفتی باز و بسته شدن و قابلیت اطمینان آب بندی سیستم های خط لوله را بهبود می بخشد، به حداکثر رساندن سرکوب خطرات نشت و کمک به توسعه هماهنگ بهره وری انرژی تولید و حفاظت از محیط زیست.
4. پیشرفت در فناوری آب بندی سرامیکی: سطح آب بندی شیر دروازه چاقویی از مواد سرامیکی بسیار مقاوم در برابر سایش و مقاوم در برابر خوردگی استفاده می کند، همراه با فرآیند جاسازی، دارای مقاومت در برابر خوردگی عالی و مقاومت در برابر سایش عالی است که به طور قابل توجهی طول عمر شیر را افزایش می دهد. مقرون به صرفه بودن کلی آن بیش از 10 برابر شیرآلات معمولی است.

ویژگی ها

1. مقاومت سیال کم. ضریب مقاومت شیر دروازه چاقویی برابر است با ضریب مقاومت یک بخش لوله با همان طول.
2. این شیر یک ساختار ساده، اندازه کوچک و وزن سبک است.
3. آب بندی محکم و قابل اعتماد. در حال حاضر، پلاستیک به طور گسترده ای به عنوان ماده سطح آب بندی برای شیرهای توپی استفاده می شود که عملکرد آب بندی خوب و کاربرد گسترده ای در سیستم های خلاء ارائه می دهد.
4. دریچه های دروازه چاقویی آسان است و به سرعت باز/بسته می شوند. آنها فقط به چرخش 90 درجه از کاملاً باز به کاملاً بسته نیاز دارند که کنترل از راه دور را تسهیل می کند.
5. عمر طولانی: انتخاب مواد معقول و طراحی ساختاری عملکرد پایدار را برای چندین دهه در شرایط آب تضمین می کند.
6. مقرون به صرفه بودن بالا: فناوری بالغ، تولید در مقیاس بزرگ و هزینه های تهیه و نگهداری پایین.

دستورالعمل نصب و استفاده

1. الزامات پیش بازرسی حفره سوپاپ: قبل از نصب دریچه چاقویی، حفره و سطوح آب بندی را به طور کامل بررسی کنید، مطمئن شوید که کثیفی یا شن باقی نمانده است.
2. اتصالات را به طور یکنواخت سفت کنید: همه پیچ ها را به طور یکنواخت در تمام نقاط اتصال محکم کنید.
3. استانداردهای تنظیم بسته بندی: بسته بندی را بررسی کرده و آن را به طور مناسب فشرده کنید. در حین دستیابی به عملکرد آب بندی، از باز و بسته شدن دروازه صاف و بدون مانع اطمینان حاصل کنید.
4. بررسی مدل و جهت جریان: قبل از نصب، کاربران باید مدل شیر دریچه چاقویی و ابعاد اتصال را بررسی کنند و تأیید کنند که جهت جریان متوسط با علامت‌های شیر مطابقت دارد.
5. فضای عملیاتی رزرو: در طول نصب، کاربران باید فضای عملیاتی و نصب کافی را برای محرک شیر چاقو دریچه رزرو کنند.
6. مشخصات سیم‌کشی واحد درایو: اتصالات سیم‌کشی محرک باید کاملاً مطابق با نمودار مدار همراه باشد.
7. نگهداری و حفاظت دوره ای: شیر دریچه چاقویی همانطور که مشخص شده نیاز به تعمیر و نگهداری معمول دارد. از هر گونه ضربه یا فشار برای جلوگیری از خرابی آب بندی خودداری کنید. 8. تست پس از تعمیرات اساسی بدنه شیر: پس از تکمیل تعمیرات اساسی دریچه چاقویی، کاربر باید آزمایشات لازم را روی عملکرد محصول انجام دهد تا تأیید کند که به حالت قابل استفاده بازگردانده شده است.

استفاده و نگهداری

1. ممنوعیت تعلیق و جلوگیری از برخورد: عملیات بلند کردن با استفاده از چرخ دستی، دستگیره و مکانیسم های انتقال اکیدا ممنوع است. از هرگونه تاثیر خارجی اجتناب کنید.
2. مشخصات نصب عمودی: شیرهای دو دروازه باید به صورت عمودی نصب شوند (ساقه سوپاپ عمودی، چرخ دستی در بالا).
3. توالی عملکرد شیر بای پس: هنگام باز کردن یک شیر دروازه با شیر بای پس، ابتدا باید دستگاه بای پس فعال شود (برای متعادل کردن اختلاف فشار ورودی و خروجی و کاهش مقاومت باز شدن).
4. الزامات نصب محرک: نصب شیرهای دروازه با مکانیزم های انتقال باید به شدت از مشخصات فنی مندرج در دفترچه راهنمای محصول پیروی کند.
5. سیستم روانکاری معمولی: شیرهای دریچه ای چاقویی که اغلب استفاده می شوند باید حداقل یک بار در ماه روغن کاری شوند.

شکل اصلی و ابعاد اتصال

قطر اسمی	ابعاد اصلی و ابعاد اتصال
قطر اسمی	L	D	D1	D2	b	Z-d	H	D0
PZ73X/H-10C
50	50	160	125	100	16-3	4-Φ18	285	180
65	50	180	145	120	18-3	4-Φ18	298	180
80	50	195	160	135	20-3	8-Φ18	315	220
100	50	215	180	155	20-3	8-Φ18	365	220
125	50	245	210	185	22-3	8-Φ18	400	230
150	60	280	240	210	24-3	8-Φ23	475	280
200	60	335	295	265	26-3	12-Φ23	540	360
250	70	405	355	320	30-3	12-Φ25	630	360
300	80	460	410	375	30-3	12-Φ25	780	400
350	90	520	470	435	34-4	16-Φ25	885	400
400	100	580	525	485	36-4	16-Φ30	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680
PZ73X/H-16C
50	50	160	125	100	20-3	4-Φ18	285	180
65	50	180	145	120	22-3	8-Φ18	298	180
80	50	195	160	135	22-3	8-Φ18	315	220
100	50	230	190	160	24-3	8-Φ23	365	220
125	50	270	220	188	28-3	8-Φ25	400	230
150	60	300	250	218	30-3	8-Φ25	475	280
200	60	360	310	278	34-3	12-Φ25	540	360
250	70	425	370	332	36-3	12-Φ30	630	360
300	80	485	430	390	40-4	16-Φ30	780	400
350	90	550	490	448	44-4	16-Φ34	885	400
400	100	610	550	505	48-4	16-Φ34	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680

تصویر سازه
