شیر دروازه لبه چاقو دوغاب

کارخانه JQF Valve در تولید و فرآوری محصولات شیر از جمله شیرهای برقی، شیرهای پنوماتیک، شیرهای دستی و اتصالات لوله تخصص دارد. شیر دروازه ای لبه چاقوی دوغاب با کیفیت بالا در انبار یک شیر صنعتی است که به طور خاص برای جابجایی دوغاب های با جامد بالا طراحی شده است که به طور گسترده در صنایع معدنی، شیمیایی، خمیر و کاغذ و صنایع تصفیه فاضلاب استفاده می شود. این شیرها می توانند تحت شرایط شدید به طور موثر عمل کنند و دارای طراحی منحصر به فرد و عملکرد برتر هستند.

ارسال استعلام

توضیحات محصول

شیر دریچه چاقوی تولید شده توسط JQF Valve به طور گسترده در زغال سنگ، دوغاب باقیمانده فیلتر، فاضلاب، گل، خاک، خمیر کاغذ، دوغاب باقی مانده خاکستر و غیره استفاده می شود. قسمت باز و بسته شدن آن یک دروازه است. جهت حرکت دروازه عمود بر جهت سیال است. محیط توسط یک دروازه تیغه ای شکل بریده می شود که می تواند مواد فیبر را برش دهد.

This Slurry Knife Edge Gate Valve can be operated both manually on-site and remotely. If required, it can also be customized with a remote position display function or integrated into a centralized control system for unified remote operation.

1. این شیر دروازه لبه چاقوی دوغابی با کیفیت بالا دارای طراحی بدنه دو تکه است که عملکرد آب بندی عالی و عملکرد عملاً بدون نشتی را ارائه می دهد. این به طور خاص برای جابجایی دوغاب های مختلف طراحی شده است، به طور موثری از تجمع دوغاب در نزدیکی صندلی سوپاپ جلوگیری می کند و گذرگاه دروازه و ناحیه صندلی را تمیز نگه می دارد.
2. ساختار بدنه سوپاپ ساده و فشرده است و مسیر جریان داخلی صاف است و در نتیجه حداقل مقاومت در برابر جریان سیال ایجاد می شود.
3. دروازه از فولاد ضد زنگ ساخته شده است، با سطح ریز و صیقلی برای احساس صاف. این طراحی سایش پکینگ و نشیمنگاه سوپاپ را در حین کار سوپاپ به حداقل می رساند و طول عمر این قطعات سایش را افزایش می دهد.
4. شیر مجهز به یک ساقه فولادی ضد زنگ بادوام و پیچ‌های دو طرفه است که امکان باز کردن و بسته شدن سریع‌تر را فراهم می‌کند.

مشخصات نصب و استفاده

1. الزامات پیش بازرسی حفره شیر: قبل از نصب شیر دروازه لبه چاقوی دوغاب، حفره و سطوح آب بندی را به طور کامل بررسی کنید، مطمئن شوید که کثیفی یا شن باقی نمانده است.
2. اتصالات یکنواخت: همه پیچ ها را در تمام نقاط اتصال به طور یکنواخت سفت کنید.
3. استانداردهای تنظیم بسته بندی: بسته بندی را بررسی کرده و آن را به طور مناسب فشرده کنید. در حین دستیابی به عملکرد آب بندی، از باز و بسته شدن دروازه صاف و بدون مانع اطمینان حاصل کنید.
4. بررسی مدل و جهت جریان: قبل از نصب، کاربران باید مدل پیشرفته شیر لبه چاقوی دوغابی و ابعاد اتصال را بررسی کنند و تأیید کنند که جهت جریان متوسط با علامت‌های شیر مطابقت دارد.
5. فضای عملیاتی رزرو: در طول نصب، کاربران باید فضای عملیاتی و نصب کافی را برای محرک شیر دروازه لبه چاقوی دوغاب رزرو کنند.
6. مشخصات سیم‌کشی واحد درایو: اتصالات سیم‌کشی محرک باید کاملاً طبق نمودار مدار همراه انجام شود.
7. نگهداری و حفاظت دوره ای: شیر دروازه لبه چاقوی دوغابی همانطور که مشخص شده نیاز به تعمیر و نگهداری معمول دارد. از هر گونه ضربه یا فشار برای جلوگیری از خرابی آب بندی خودداری کنید. 8. تست پس از تعمیرات اساسی بدنه شیر: پس از تکمیل تعمیرات اساسی شیر دروازه لبه چاقوی دوغابی، کاربر باید تست های عملکردی لازم را روی محصول انجام دهد.

استفاده و نگهداری

1. ممنوعیت تعلیق و جلوگیری از برخورد: عملیات بلند کردن با استفاده از چرخ دستی، دستگیره و مکانیسم های انتقال اکیدا ممنوع است. از هرگونه تاثیر خارجی اجتناب کنید.
2. مشخصات نصب عمودی: شیرهای دو دروازه باید به صورت عمودی نصب شوند (ساقه سوپاپ عمودی، چرخ دستی در بالا).
3. توالی عملکرد شیر بای پس: هنگام باز کردن یک شیر دروازه با شیر بای پس، ابتدا باید دستگاه بای پس فعال شود (برای متعادل کردن اختلاف فشار بین ورودی و خروجی برای کاهش مقاومت باز شدن).
4. الزامات نصب محرک: نصب شیرهای دروازه با مکانیزم های انتقال باید به شدت از مشخصات فنی مندرج در دفترچه راهنمای محصول پیروی کند.
5. سیستم روانکاری معمولی: شیرهای دروازه ای لبه چاقوی دوغابی که اغلب استفاده می شود باید حداقل یک بار در ماه روغن کاری شوند.

شکل اصلی و ابعاد اتصال

قطر اسمی	ابعاد اصلی و ابعاد اتصال
قطر اسمی	L	D	D1	D2	b	Z-d	H	D0
PZ73X/H-10C
50	50	160	125	100	16-3	4-Φ18	285	180
65	50	180	145	120	18-3	4-Φ18	298	180
80	50	195	160	135	20-3	8-Φ18	315	220
100	50	215	180	155	20-3	8-Φ18	365	220
125	50	245	210	185	22-3	8-Φ18	400	230
150	60	280	240	210	24-3	8-Φ23	475	280
200	60	335	295	265	26-3	12-Φ23	540	360
250	70	405	355	320	30-3	12-Φ25	630	360
300	80	460	410	375	30-3	12-Φ25	780	400
350	90	520	470	435	34-4	16-Φ25	885	400
400	100	580	525	485	36-4	16-Φ30	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680
PZ73X/H-16C
50	50	160	125	100	20-3	4-Φ18	285	180
65	50	180	145	120	22-3	8-Φ18	298	180
80	50	195	160	135	22-3	8-Φ18	315	220
100	50	230	190	160	24-3	8-Φ23	365	220
125	50	270	220	188	28-3	8-Φ25	400	230
150	60	300	250	218	30-3	8-Φ25	475	280
200	60	360	310	278	34-3	12-Φ25	540	360
250	70	425	370	332	36-3	12-Φ30	630	360
300	80	485	430	390	40-4	16-Φ30	780	400
350	90	550	490	448	44-4	16-Φ34	885	400
400	100	610	550	505	48-4	16-Φ34	990	400
450	120	640	585	545	40-4	20-Φ30	1100	530
500	130	705	650	608	44-4	20-Φ34	1200	530
600	140	840	770	718	48-5	20-Φ36	1450	600
700	165	910	840	788	50-5	24-Φ41	1700	600
800	190	1020	950	898	52-5	24-Φ41	2000	680
900	203	1120	1050	998	54-5	28-Φ41	2300	680

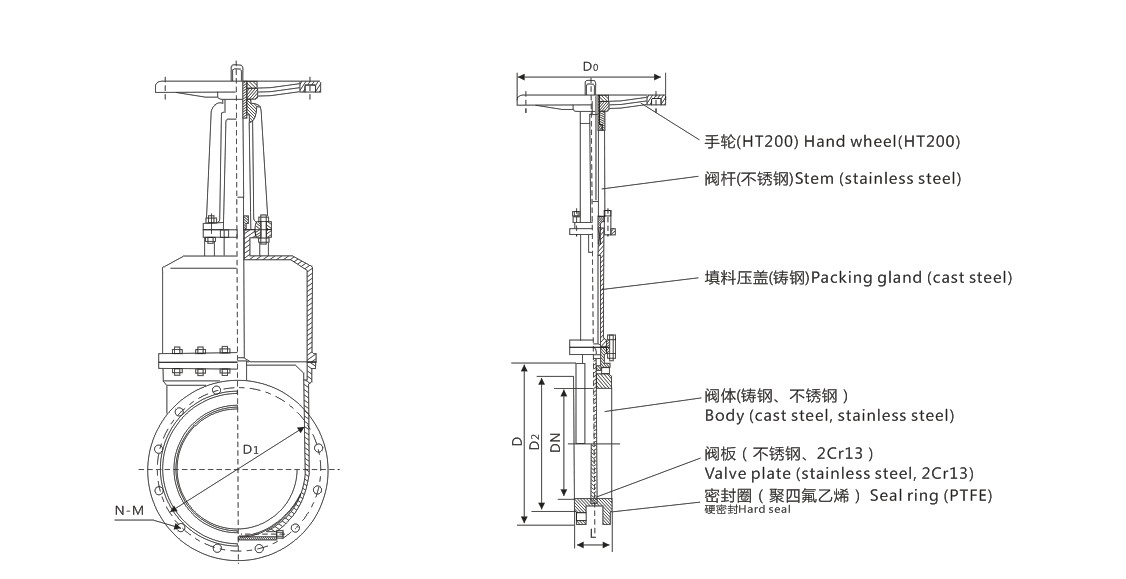

تصویر سازه
