1. معماری دینامیک سیالات بهینه شده در فضا: طراحی شاسی بهینه سازی شده ساختاری، استحکام استثنایی و هندسه جریان بدون مانع را برای بدنه شیر فراهم می کند و افت فشار را به حداقل می رساند.
2. سطح آب بندی کامپوزیت پیشرفته: شیر استاندارد روسی از فناوری متالورژیکی اختصاصی برای ترکیب آلیاژهای مقاوم در برابر خوردگی با ماتریس کاربید تنگستن استفاده می کند و به یک چرخه فوق العاده طولانی عمر بسیار فراتر از استانداردهای صنعتی دست می یابد.
3. سیستم عامل ساقه بدون اصطکاک: حلقه های بسته بندی گرافیت ناهمسانگرد یک مهر و موم ساقه نشتی صفر را تضمین می کنند و در عین حال یک تحریک شفاف و با گشتاور کم را برای کارکرد آسان و بی دردسر فراهم می کنند.
4. یکپارچه سازی فعال سازی چند حالته: شیر استاندارد گیت روسی سازگاری کامل با تحرک را ارائه می دهد، از جمله چرخ های دستی، محرک های پنوماتیکی، موتورهای الکتریکی و کاهش دهنده های دنده سیاره ای، که امکان استقرار جهانی را فراهم می کند.
5. پلت فرم توپولوژی دیسک شیر قابل تنظیم: سه پیکربندی مختلف آب بندی: دروازه منفرد منعطف با فشار تطبیق پذیر، دروازه منفرد صلب با بار بالا، و دروازه موازی دو طرفه.
مشخصات طراحی: GB / T 12234
طول ساختار: گیگابایت / T 12221
فلنج اتصال: r0CT12815-08-I
تست و بازرسی: JB / T 9092
فشار - دما: گیگابایت / T 9131
شناسه محصول: GB / T 12220
| فشار اسمی PN (MPa) | مورد | فشار تست (MPa) | مهر و موم شده | |
| مهر و موم شده (مایع) | مهر و موم (گاز) | |||
| 1.6 | 2.4 | 1.8 | 0.6 | 1.8 |
| 2.5 | 3.8 | 2.8 | 0.6 | 2.8 |
| 4.0 | 6.0 | 4.4 | 0.6 | 4.4 |
| 6.4 | 9.6 | 7.0 | 0.6 | 7.0 |
| 10.0 | 15.0 | 11.0 | 0.6 | 11.0 |
| 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
| مواد پوسته | رسانه مناسب | دمای قابل اجرا (℃) |
| فولاد کربن (نوع C) | آب، بخار، روغن | ≤425 |
| فولاد تیتانیوم کروم نیکل (نوع P) | اسیدهای نیتریک | ≤200 |
| فولاد تیتانیوم نیکل نیکل مولیبدن (نوع R) | اسید استیک | ≤200 |
| فولاد کروم-مولیبدن (نوع I) | آب، بخار، روغن | ≤550 |
| بدنه، کاپوت | صفحه سوپاپ، نشیمنگاه | میل سوپاپ | مهره ساقه ای | پرکننده | چرخ دستی |
| فولاد کربن | فولاد کربن با کیفیت بالا + کاربید یا فولاد ضد زنگ | فولاد ضد زنگ کروم | آلومینیوم برنز | بسته بندی آزبست گرافیت | آهن چکش خوار |
| فولاد تیتانیوم کروم نیکل | فولاد ضد زنگ، فولاد ضد زنگ + کاربید سیمانی | فولاد ضد زنگ کروم نیکل تیتانیوم | آلومینیوم برنز | تفلون | آهن چکش خوار |
| فولاد تیتانیوم کروم نیکل مولیبدن | فولاد ضد زنگ، فولاد ضد زنگ + کاربید سیمانی | فولاد ضد زنگ کروم نیکل تیتانیوم | آلومینیوم برنز | تفلون | آهن چکش خوار |
| فولاد کروم مولیبدن | فولاد آلیاژی + کاربید | فولاد کروم مولیبدن | آلومینیوم برنز | آزبست انعطاف پذیر | آهن چکش خوار |

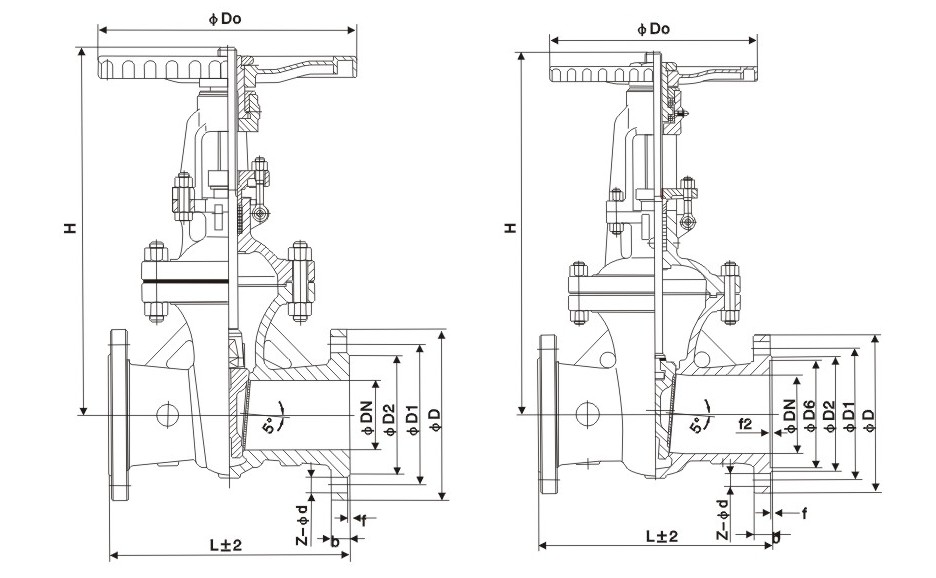

| قطر اسمی | ابعاد اصلی و ابعاد اتصال | |||||||
| L | D | D1 | D2 | b | Z-d | H | D0 | |
| Z41H-16 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-Φ18 | 500 | 300 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-Φ18 | 614 | 320 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-Φ23 | 674 | 360 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-Φ23 | 811 | 400 |
| 250 | 450 | 405 | 355 | 320 | 30-3 | 12-Φ25 | 969 | 450 |
| 300 | 500 | 460 | 410 | 375 | 30-3 | 12-Φ25 | 1145 | 580 |
| 350 | 550 | 520 | 470 | 435 | 34-4 | 16-Φ25 | 1280 | 640 |
| 400 | 600 | 580 | 525 | 485 | 36-4 | 16-Φ30 | 1452 | 640 |
| Z41H-25 | ||||||||
| 15 | 130 | 95 | 65 | 45 | 16-2 | 4-Φ14 | 170 | 120 |
| 20 | 150 | 105 | 75 | 55 | 16-2 | 4-Φ14 | 190 | 140 |
| 25 | 160 | 115 | 85 | 65 | 16-2 | 4-Φ14 | 205 | 160 |
| 32 | 180 | 135 | 100 | 78 | 18-2 | 4-Φ18 | 270 | 180 |
| 40 | 200 | 145 | 110 | 85 | 18-3 | 4-Φ18 | 310 | 200 |
| 50 | 250 | 160 | 125 | 100 | 20-3 | 4-Φ18 | 358 | 240 |
| 65 | 265 | 180 | 145 | 120 | 22-3 | 8-Φ18 | 373 | 240 |
| 80 | 280 | 195 | 160 | 135 | 22-3 | 8-Φ18 | 435 | 280 |
| 100 | 300 | 230 | 190 | 160 | 24-3 | 8-Φ23 | 500 | 300 |
| 125 | 325 | 270 | 220 | 188 | 28-3 | 8-Φ25 | 614 | 320 |
| 150 | 350 | 300 | 250 | 218 | 30-3 | 8-Φ25 | 674 | 360 |
| 200 | 400 | 360 | 310 | 278 | 34-3 | 12-Φ25 | 811 | 400 |
| 250 | 450 | 425 | 370 | 332 | 36-3 | 12-Φ30 | 969 | 450 |
| 300 | 500 | 485 | 430 | 390 | 40-4 | 16-Φ30 | 1145 | 580 |
| 350 | 550 | 550 | 490 | 448 | 44-4 | 16-Φ34 | 1280 | 640 |
| 400 | 600 | 610 | 550 | 505 | 48-4 | 16-Φ34 | 1452 | 640 |
